为什么大容量电容性试品耐压试验首选串联谐振？

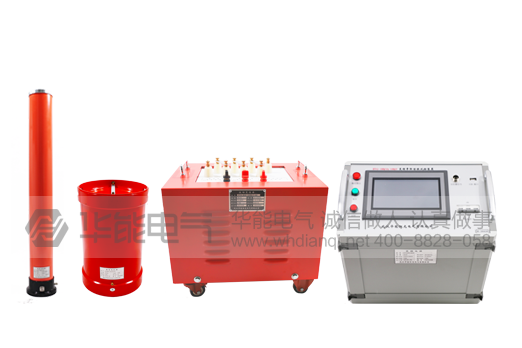

    在电力设备的交接试验与预防性试验中，大容量、高电压电容性试品（如长电缆、发电机、GIS等）的绝缘性能检测，一直是现场关注的难点。传统试验方法往往受制于电源容量不足、波形失真等问题，难以精准评估试品的真实绝缘状态。串联谐振试验技术凭借其谐振升压高效、波形纯净、适配性强等优势，有效解决了上述痛点，成为当前大容量电容性试品检测的主流选择。武汉华能阳光电气生产的变频串联谐振试验装置，已在大量现场应用中验证了其可靠性与实用性。

    一、工作原理：谐振升压，小电源出高电压

    变频串联谐振试验装置的核心逻辑，是通过调节输出频率，使试验回路与被试品（电容性）产生串联谐振。装置输出频率可在30～300Hz范围内连续调节，当频率恰好匹配回路固有频率时，电抗器的电感与被试品电容形成谐振，回路阻抗降至最低。此时，仅需输入系统容量1/Q的功率（Q为品质因数），即可在被试品上产生符合试验标准的高电压。

    这种工作方式从根本上降低了对现场电源容量的要求，同时输出的电压波形为正弦波，畸变率极低，能够真实模拟工频耐压工况，为绝缘性能判断提供可靠依据。

    二、核心特征：适配现场，实用为先

    1.电源容量需求低，现场供电压力小

    试验所需电源功率仅为试验容量的1/Q。以品质因数Q≥20为例，所需电源容量仅为传统工频耐压设备的5%左右。这意味着在野外或临时用电场景下，无需专门配备大容量发电车，普通施工电源即可满足试验要求，大幅降低试验门槛和成本。

    2.设备轻便，现场部署快捷

    相比传统工频耐压装置，串联谐振装置体积缩小约三分之二，重量显著减轻。电抗器采用积木式组合设计，可拆分搬运，单人或双人即可完成现场布置，无需大型起重设备。这一特点尤其适合变电站空间有限、户外作业频繁的场景。

    3.输出波形纯净，数据准确可靠

    装置采用优质进口功率器件和专用谐振滤波电路，输出正弦波畸变率≤1%，有效滤除谐波干扰。纯净的试验电压避免了波形畸变对绝缘的附加损伤，也保证了试验数据的准确性和重复性，符合规程对耐压试验波形的要求。

    4.多种操作模式，适应不同经验水平

    支持全自动、半自动、手动三种工作模式。全自动模式下，设备自动完成扫频、调谐、升压、计时、降压全过程；手动模式则便于有经验的操作人员精细控制。新手可从半自动模式入手，快速掌握操作要点。

    5.安全保护完善，过程可控

    设备配备过压、过流、过温等多重保护机制，试验过程中实时监控回路状态，一旦出现异常，系统自动切断输出并报警，有效保护被试品和设备安全。同时，装置具备试品击穿跳闸保护功能，避免故障扩大。

    6.组合灵活，一机多用

谐振电抗器采用积木式设计，可根据被试品电压等级和电容值灵活串联或并联组合，配合不同规格的励磁变压器和分压器，可覆盖电缆、发电机、变压器、GIS、断路器等多种设备的耐压试验需求，降低设备重复采购成本。

    四、现场应用价值

    串联谐振试验装置解决了传统耐压设备在现场应用中的三大难题：电源容量不足、设备笨重、波形失真。对于长距离高压电缆、大容量发电机、GIS等电容性试品，谐振试验不仅能够准确发现绝缘缺陷，而且试验过程安全可控，不会对试品造成额外的冲击损伤。

    武汉华能阳光电气在该领域拥有成熟的产品系列和丰富的现场服务经验，能够根据用户的具体试验对象和工况，提供针对性的设备配置方案与技术支持。无论是出厂试验、交接验收，还是预防性试验，串联谐振装置都是保障电力设备绝缘可靠性的有力工具。
