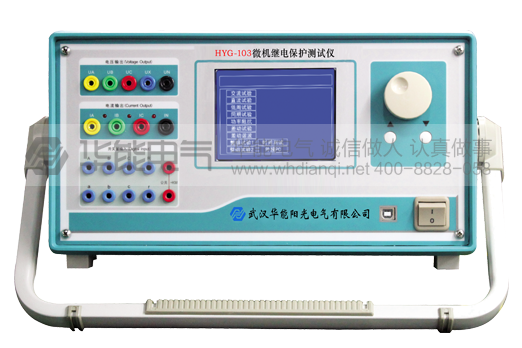

什么是交流试验？三相微机继电保护测试仪功能解析

    在电力系统继电保护校验工作中，三相微机继电保护测试仪是核心设备，而“交流试验”作为其最基础、最常用的功能模块，是开展各类继电保护定值校验、动作特性测试的关键环节。它无需复杂的故障模拟与程序运算，核心优势在于能精准输出可控的交流电压、电流信号，直观模拟电力系统正常或异常工况下的交流电气量，无论是新手入门实操，还是常规性保护校验，都是不可或缺的基础操作，更是后续复杂试验的入门前提。

    针对常规继电器、继电保护系统的现场校验需求，交流试验模块可灵活适配多场景测试，支持多变量同步调节，能完美满足各类电磁式继电器、微机保护装置的基础性能检测，为定值校验、动作特性测试提供可靠的试验条件。下面结合现场实操经验，详细拆解交流试验的具体操作流程、参数设置及注意事项，助力一线运维人员高效开展工作，规避操作误区。

    一、可调交流变量范围及参数要求

    交流试验模块输出的均为标准交流量，核心可调变量包括电压、电流、相位及频率，具体参数范围可根据测试需求灵活调整，适配不同场景：

    电压变量：涵盖常规校验所需的电压区间，可根据被试设备（继电器、保护装置等）的额定电压，精准调节输出电压，满足不同电压等级的校验需求；

    电流变量：支持多档位调节，可根据被试设备的额定电流，灵活匹配试验所需的电流强度，避免因电流过高或过低影响测试结果；

    辅助变量：可调节输出频率，同步匹配被试设备的工况需求，同时支持相位独立调节，确保试验数据的准确性。

    二、参数设定与试验启动操作

    开展交流试验前，需完成基础参数预置，操作流程简单易懂，无需复杂操作，具体步骤如下：

    定位参数设置区域，通过旋钮或触摸操作，录入初始电压、电流、频率等基础参数，设定参数变化步长（步长可正可负，实现变量的增量或减量调节）；

    确认所有参数录入无误后，选中“启动”选项，试验即可开始，此时仪器会自动输出预设的交流量，屏幕实时显示输出参数；

    试验启动后，屏幕下方会同步显示被试设备的接点状态，直观反馈通断情况，便于实时观察试验进程。

    三、手动/自动试验模式操作技巧

    交流试验支持手动、自动两种模式，可根据现场需求灵活切换，适配不同测试场景：

    手动试验模式：通过面板按键或旋钮，手动调节交流电压、电流的变化幅度，实时观察被试设备的动作状态，当检测到继电器接点闭合或断开时，及时记录对应的动作值、返回值，同时观察屏幕显示的有效值与相位角，确保数据准确；

    自动试验模式：预设参数后，仪器会按照设定的步长自动调节交流量，当被试设备出现动作变位时，会自动停止调节并锁定当前参数，方便快速获取动作值、返回值及返回系数等关键数据，无需人工持续值守，大幅提升测试效率。

    四、开入开出量配置说明

    开入量：将被试继电器、保护装置的动作接点，接入仪器对应的开关量输入端子，实现接点状态的实时采集，精准捕捉动作信号；

    开出量：仪器配备两路独立输出节点，可根据试验需求，灵活对接被试设备的控制回路，同时实时反馈试验过程中的各类状态信号，便于后续数据整理。

    五、安全操作与注意事项

    电压输出调节：交流电压单相最大输出可根据需求拓展，如需更高电压，可采用多通道串联方式，确保满足高压测试需求；若需叠加电压，可通过多通道组合实现，避免电压偏差影响测试结果；

    接线规范：试验时需选用适配的试验导线，尤其是大电流测试时，需选用粗线径、短距离导线，减少线路压降，避免接触不良导致的信号失真；

    仪器使用规范：严禁长时间维持大电流输出，防止仪器功率模块过热损坏，同时避免电压、频率超出被试设备的额定范围；

    特殊场景适配：测试时间继电器、延时类保护装置时，需切换至手动渐变模式，精准控制调节速度，避免因调节过快导致试验数据偏差；

    环境要求：避免在潮湿、多粉尘环境下开展试验，防止仪器内部元件受损，影响试验稳定性。

交流试验作为三相微机继电保护测试仪的基础功能，操作难度低、适配性强，只要严格按照参数要求规范操作，就能精准完成各类继电保护装置的基础校验工作。熟练掌握参数调节、模式切换及安全操作要点，既能提升试验效率，也能有效避免操作失误，为后续复杂试验筑牢基础，保障继电保护装置可靠运行，为电力系统安全稳定提供有力支撑。
