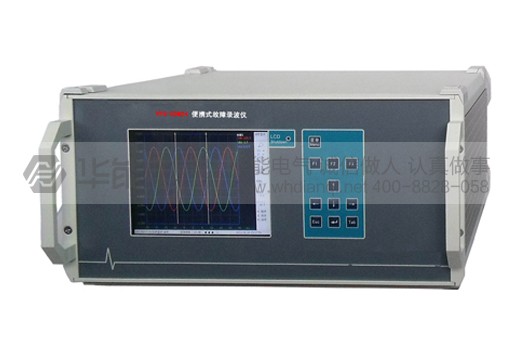

产品简介

基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，最高为100K/S，可用于暂态电气信号的录制分析。

采用先进工控内核，结合嵌入式操作系统，高效、可靠地实现数据高级处理、传输、存储、显示功能。

录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。

    产品参数

1.24路同步采样模拟通道

u 模拟通道A/D分辨率 ： 16位

u 有效值准确度： 0.2%

录波仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。

模块种类：

输入特性：

       6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。

2. 16路同步采样开关量通道

标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。

3. 24路实时派生量

录波仪最多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。

 4. 同步采样频率

采样通道数与最高可选采样频率的关系如下：

 5. 故障启动方式

模拟量：突变、过量、欠量

开关量：变位（闭合、断开）

6. 故障记录容量

1GB

7. 通讯

串行口：1个RS-232C端口，最大通讯波特率115200bps。使用专用串口通讯电缆（5芯）

网络：1个10/100Mbps 802.3u接口

8. 显示屏

6.4”  262144色TTF显示屏。

分辨率：640×480

9. 机箱尺寸（mm）

448 (宽) ×178(高)×318(深)

10. 重量

14kG(含铝合金包装箱)

11. 工作电源

AC220V±15% 50Hz±0.5Hz；DC220V±15%

    产品特征

电气隔离24路模拟量、16路开关量同步采样

输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。

u 灵活的采样频率

录波仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。最高采样频率为100K/s（2路模拟通道、16路开关通道），当24路模拟量、16路开关量全部打开时，录波仪的采样频率为10K/s。

u 实时有效值计算

录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。

u 实时派生量计算

用户可以定义最多达24个派生量，包括频率、有功、无功等多个类型。录波仪进行无延迟的派生量计算。

u 对接入通道、派生量实时监视，多种故障启动方式

在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），录波仪即时通知上位机。

u 发电机总启动电气试验功能

连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。

u 实时监测

实时谐波分析、实时波形显示、矢量图画面。

u 6.4＂TTF显示屏

分辨率为640*480

u 串行口通讯RS-232C

可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。

u 10/100Mbps局域网接口

录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。

u PC软件

PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。
