冲击电压发生器符合哪些标准

冲击试验的报告能不能被验收方认，关键看设备和测量系统是不是踩在标准上。下面把冲击电压发生器从产品到试验涉及的主要标准梳理一遍，方便写技术协议和编制方案。

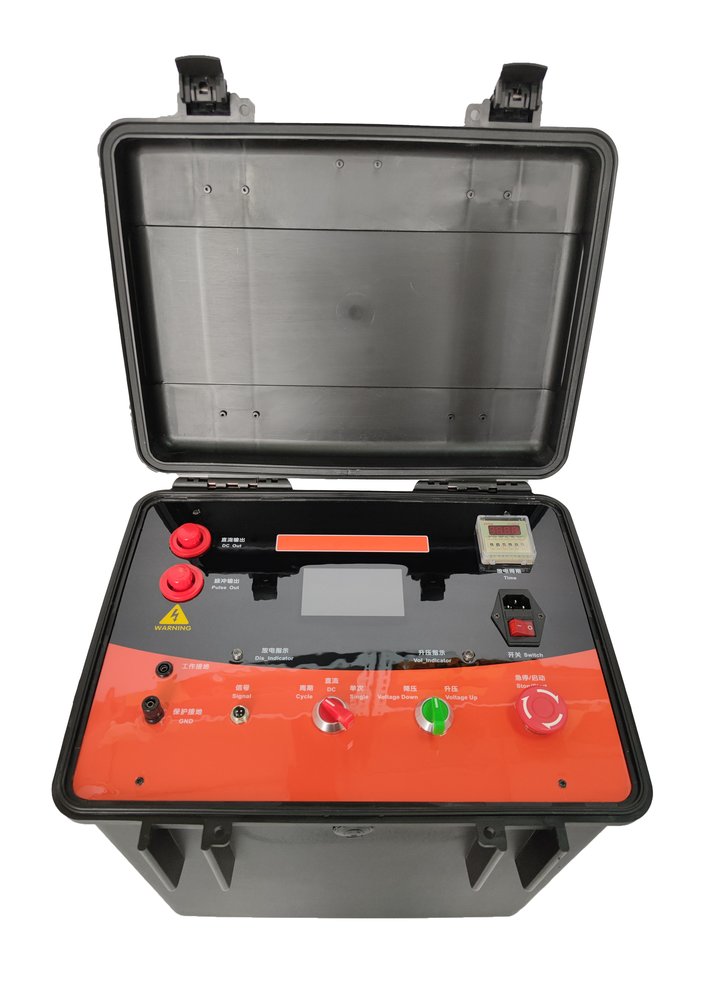

冲击电压发生器

标准不是摆设，它是报告被认可的门票，前面列了主标准，实际落地还有几个执行要点要死死盯住。

把标准吃透，验收才顺，下面把现场执行和标准更新两套要点补上，照着做基本不踩坑。

产品与发生器通用标准

1. GB/T16927.1：高电压试验技术第1部分一般定义及试验要求，规定了雷电和操作冲击波形参数、允许偏差，是发生器设计的纲，必引。

2. IEC60060-1：对应国标的上位国际标准，出口或涉外项目常直接引用，波形定义和GB/T16927.1基本一致，做外贸要会对照着看。

3. GB/T16927.2：第2部分讲测量系统，对分压器、记录仪的不确定度、标定方法有硬要求，测量不合格再好的发生器也白搭。

电力设备试验规程

1. DL/T596：电力设备预防性试验规程，把各类设备冲击试验的周期和项目列清楚，是供电局年检的计划依据，现场排期照它来。

2. GB50150：电气装置安装工程电气设备交接试验标准，主变、封闭式组合电器等交接时的冲击耐受电压值就出自这里，现场定值照此执行。

3. IEC60076-3：电力变压器绝缘水平、介电试验和外绝缘空气间隙，规定变压器雷电冲击和操作冲击的考核方式与判据，出厂必查。

试品专项标准

1. GB11032：交流无间隙金属氧化物避雷器，避雷器雷电冲击残压和标称放电电流下的考核按它来，残压试验归冲击这一类。

2. 套管与绝缘子：支柱绝缘子、套管有各自的高电压试验标准，冲击耐压和陡波考核项目不同，发生器要能覆盖对应波形范围。

3. 封闭式组合电器相关：气体绝缘金属封闭开关设备强调陡波和操作冲击考核，对发生器的均压和杂散参数控制提出更高要求，不能凑合。

波形参数合规边界

1. 全波允许偏差：雷电冲击全波波前一点二微秒允许正负百分之三十，半峰值五十微秒允许正负百分之二十，超差数据直接判无效。

2. 截波允许偏差：截断时间二到五微秒，截断处电压跌落应干脆无重燃，否则判据失效，这一条在报告里要专门记录备查。

3. 操作冲击：操作冲击二百五十比二千五百微秒，波前允许正负百分之二十、半峰值允许正负百分之六十，长波尾易超差要常校。

测量系统标定

1. 不确定度：GB/T16927.2按测量系统分等级，分压比和时延的不确定度必须达标，且要附标定证书，验收时这是必查项。

2. 定期核查：按DL/T596和GB50150，测量系统在两次标定间也要做期间核查，现场用标准方波校一下最踏实，心里有底。

3. 记录留存：原始波形按相别极性分类存档，报告附不确定度说明，这些痕迹是标准符合性的直接证据，验收方就认这个。

现场执行要点

1. 定值来源：现场冲击定值严格照GB50150和IEC60076-3取，不凭经验拍脑袋，变更要留审批痕迹备查。

2. 判据引用：波形合格与否按GB/T16927.1判据，截波和操作冲击的允许带不同，报告要分别写清，不混为一谈。

3. 人员资质：冲击试验属高压特种作业，操作人员要持相应资质，DL/T596也强调必须由专业人员执行才合规。

标准更新跟踪

1. 版本跟踪：标准换版后波形允差或定值可能微调，检测机构要及时宣贯并验证设备仍满足新要求，别脱节。

2. 方法验证：新标准实施前用冲击设备做方法验证和人员比对，确认本室能力不掉档再对外接活，稳妥。

3. 资料归档：所用标准正本和宣贯记录归档备查，迎检时一眼能调出，体系审核拼的就是这一套完整痕迹。

常见问答

问：冲击试验最核心的两个国标？

答：GB/T16927.1规定冲击波形与试验要求，GB/T16927.2规定测量系统的不确定度和标定，二者缺一不可，报告才被认可。

问：主变冲击电压值依据哪个标准？

答：交接试验的耐受电压值出自GB50150，变压器考核方式参考IEC60076-3，现场定值按这两个来定，正负极性各三次。

问：测量系统为什么要单独标定？

答：分压器和记录仪的分压比、时基类误差会直接带进波形判读，GB/T16927.2要求单独给出不确定度并附证书，是合规底线。
