多倍频感应耐压测试仪符合哪些标准

写报告、做交接，标准号必须站得住。倍频感应耐压不是随便加压，背后一串国标行标撑着。这里把常用标准列全，写报告时照着引，监理挑不出刺，审计也对得上。

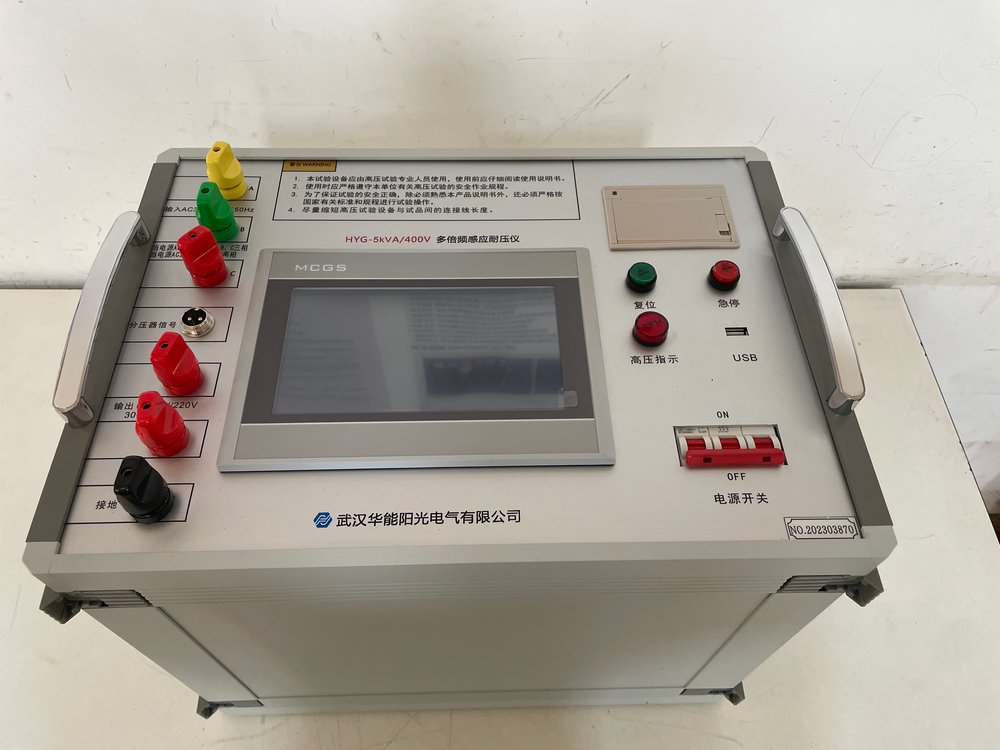

多倍频感应耐压测试仪

不少同志报告被打回，根子就在标准号漏引或引错版本。下面按核心试验、产品绝缘、频率时间、局放、制造、报告六块梳理，建议存进台账模板，每次直接套，省得现查现错。

一、核心试验标准

1. GB50150：《电气装置安装工程电气设备交接试验标准》规定感应耐压的试验电压、频率和时间，新建变电站主变交接必引这一条，没它报告无效，验收程序都走不下去，写报告头一条就写它。

2. DL/T596：《电力设备预防性试验规程》管在运设备年检年校的周期和方法，在运主变预防性试验的感应耐压都依它，年份以现行版本为准，写报告前先核对是不是现行版本，旧版引用会被挑刺。

二、产品绝缘标准

1. GB1094.3：《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》定义感应耐压的绝缘水平要求，是考核纵绝缘的根本依据，设备铭牌上的绝缘水平也源于此，引用时写全标准号。

2. IEC60076：对应国际电工委员会变压器标准，出口项目或外方监造常引用，方法与中国标准一致，做涉外工程时两套都要会对应，别拿中文标准直接应付英文报告，监造那边不认。

三、频率与时间规定

1. 频率要求：试验频率不低于额定频率2倍，常用150Hz三倍频，也有100Hz、200Hz方案。频率写在报告里，是判定有效的头道关，低于两倍额定频率试验结论不被认可，这一条卡得很死。

2. 时间公式：持续时间等于两倍额定频率除以试验频率再乘60秒，150Hz取40秒，允许偏差0.5秒，计时器须先校准再上场，校准证书要留档，抽查时能拿得出来，没证书这一项就悬了。

四、局放关联标准

1. 局放标准：感应耐压常同步局放，局放测量依GB/T7354、DL/T417，放电量按设备电压等级给限值，两项标准一起引才完整，只引耐压标准不引局放标准会被打回补正，白跑一趟。

2. 限值分级：不同电压等级局放限值不同，110kV及以上要求更严，报告里写明实测值和对应限值，结论才站得住，含糊写个合格两个字监理一般不签收，数据摆出来才硬气。

五、设备制造标准

1. 制造依据：倍频电源制造参考DL/T848等试验电源类标准，武汉华能阳光电气设备执行上述国标行标，出厂带试验报告和校准证书，有溯源，抽查对得上才放心，没证书的设备再便宜也别进试验室。

2. 校准溯源：电压、频率、计时都要可追溯，关键参数有校准证书，现场抽查对得上，这是正规厂和杂牌的根本区别，没证书的设备进不了正规试验室，审计也过不去，别存侥幸。

六、报告怎么写

1. 报告要素：报告里写清试验电压、频率、持续时间、局放量、结论，标准号列全，监理和运维才签字痛快，缺一项都可能被打回，返工一次又是一个停电窗口，模板存好直接填省事。

七、安全规程再强调

1. 人员资质：感应耐压属高压试验，操作人员须持证并经厂家培训，至少两人一组，一人操作一人监护。无证人员不准碰按钮，出了事追责到人，这条没得商量。

2. 遮拦监护：试验区域拉遮拦挂标示牌，非试验人员清场。升压时任何人不得进入遮拦，监护人守在控制位，通讯畅通，突发情况能立刻断电，安全规矩年年强调。

八、数据记录与归档

1. 记录要素：试验录波、局放图谱、计时读数、环境温湿度都要留档，纸面报告和电子档各一份。数据写清试品编号和试验日期，回头查台账一眼能对应上，别只存个结论。

2. 趋势跟踪：同型号同电压等级设备逐年建曲线，局放和耐压数据横向比、纵向比。发现逐年抬头的苗头提前安排检修，把事故拦在计划检修里，这比突发跳闸省心得多。

九、与其他试验配合

1. 配合局放：感应耐压和局放本就是一套流程，先耐压后读局放或同步都行，关键是局放耦合单元接好。两项数据互相印证，单做一项结论都单薄，交接时两项齐备才完整。

2. 配合主绝缘试验：纵绝缘靠感应耐压，主绝缘靠工频或串联谐振，现场常一天排两套。先感应耐压考纵绝缘，再上主绝缘试验，顺序别乱，试品状态逐级确认更稳。

常见问答

问：倍频感应耐压主要依据哪几个标准？

答：核心依GB50150交接标准、DL/T596预防性规程；绝缘水平依GB1094.3；同步局放依GB/T7354、DL/T417；涉外引IEC60076。报告标准号列全才完整。

问：试验频率和时间的标准规定是什么？

答：频率不低于额定频率2倍，常用150Hz；持续时间等于两倍额定频率除以试验频率乘60秒，150Hz取40秒，偏差0.5秒内，计时器先校准并留证书。

问：设备制造执行什么标准？

答：倍频电源制造参考DL/T848等试验电源类标准，武汉华能阳光电气执行上述国标行标，出厂带试验报告和校准证书，关键参数可溯源，抽查对得上。
