程控交直流耐压测试仪工作原理是什么

不少新来的青工以为耐压仪是个黑盒子，按个钮就出高压。其实程控交直流耐压测试仪的原理不玄乎：工频电源进控制箱，调压器升压，经试验变压器变成高压加到试品，单片机全程采样判断。我把它拆成几条线讲明白，听完保你下次升压心里有底。

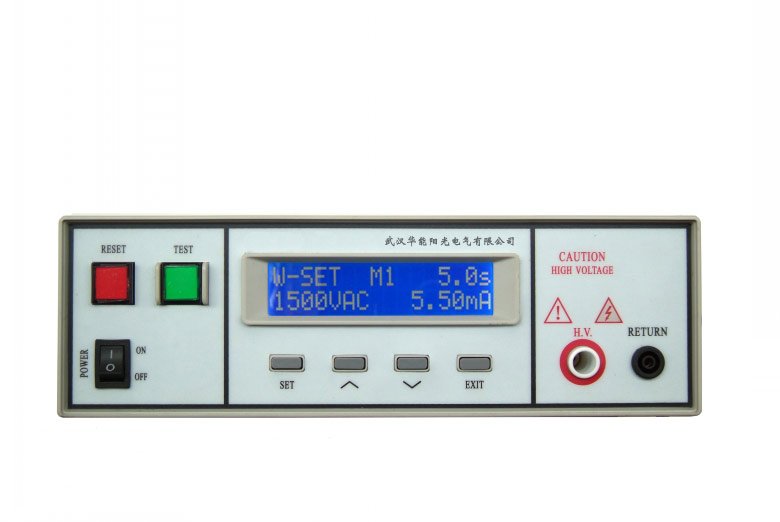

程控交直流耐压测试仪

主回路是怎么走电流的

1. 电源与调压：设备吃单相二百二十伏、允许正负百分之十波动、五十赫兹正负二赫兹；控制箱里调压器把低压升到二百四十伏左右，再送轻型试验变压器原边，这条线是整个加压的起点。

2. 变压器升压：试验变压器用单框芯式铁芯，初级绕里层、高压绕外层同轴布置，漏磁通小耦合好。副边输出零点到五十千伏，电流零点到一百毫安，八边形外壳散热也规整，单台重量轻好搬运。

控制箱规格按容量分档，三到五十千伏安，对应输出电压二百四十或四百三十伏，重量十七到六十五公斤。小容量箱式、大容量柜式，选哪个看试品和现场空间，不必一味求大。

交直流是怎么切换的

交直流两用的关键在高压套管里的短路杆。短接硅堆，输出就是交流；把短路杆拔掉，经硅堆整流得到直流。一套铁芯绕组，靠一根杆切换两种用途，省了一套设备钱，也少一处在现场接错线的机会。

直流档适合油浸纸电缆、某些电容器的耐压与泄漏试验；交流档覆盖绝大多数配电设备绝缘强度考核。现场切换前务必确认试品类型和试验标准，别张冠李戴，直流加在只该交流的试品上会坏事。

串级：三台试验变压器串级可获得更高电压，单台容量小、电压低、重量轻便于运输安装，第二、三级箱体须通过绝缘支架接地。我们主用不到，但懂原理能防被高电压档加价忽悠。

程控部分靠什么兜底

1. 采样与判断：工业控制计算机配程控放大器，实时采电压电流，精度百分之一满量程加三字；升压到设定值自动计时，到时自回零，并自动判通过或失败、记下击穿闪络电压，全程不用人盯表。

2. 缓升逻辑：电压到百分之八十目标值自动减速，到百分之九十再减速；屏幕高压符号闪烁，配声音报警，试验通过失败音调不同，老师傅隔老远也能听出结果，不用一直凑屏幕。

四种升压模式里，匀速按设定速率直上，阶段分前段后段各耐压，逐级按增量一点点爬，手动则长按钮控。智能系统升压速率零点五到五千伏每秒，电流零点到二百毫安，波形畸变率小于百分之五。

保护回路怎么动作

过电流保护是保命的：短路、闪络、击穿时主接触器毫秒级断开，调压器回零。过电压保护自动判上下限位。零位启动保护确保调压器在零位才合闸，防止一上电就带高压，这条在 DL/T596 里是硬要求。

接地端必须和地网可靠相连，接地电阻不大于零点五欧。限流电阻按一百到三百毫安取零点五到一欧每伏配置，球间隙在试验电压一点一到一点二倍整定放电，多重兜底，试品真击穿也不至于烧大片。

热保护：智能系统还有变频源过热保护、急停分闸、硬件连锁和声光报警，门禁保护在温箱门开时报警。这些在老式台上没有，正是程控机贵得有理的地方，现场安全多几道闸。

数据从哪来又到哪去

导出：智能款支持 U 盘导出历史记录，格式兼容 FAT32，可直接生成表格给试验报告用；部分机型带自动打印，每次试验结束吐一张带时间日期的单子，省得手抄出错，年底迎检调数据几分钟。

数据来源就是那套程控放大器和采样电阻，测的是试品两端的电压和流过的电流。换算成绝缘强度判据后，和 GB50150、DL/T596 的合格线比对，自动得出通过或失败，并记录异常时的击穿电压值。

关键标准别跑偏

这套设备执行 ZBK-41006-89 和 GB311-83，现场判据则跟 DL/T596 预防性试验规程、GB50150 交接试验标准走。原理清楚、标准对上，升压才有底气，写报告引用也有出处，甲方挑不出毛病。

常见问答

问：程控交直流耐压测试仪工频是多少赫兹

答：工频五十赫兹，电源允许五十赫兹正负二赫兹波动。它做的是工频耐压，与交流串联谐振那种二十到三百赫兹变频不同，专门考核工频下的绝缘强度。

问：为什么升压到百分之八十要减速

答：这是缓升保护逻辑，防止突加压打穿试品。电压到百分之八十目标值自动减速，到百分之九十进一步减速，符合绝缘耐压试验对电压爬升平稳的要求。

问：交直流切换会伤设备吗

答：不会。靠高压套管内短路杆切换硅堆实现，是设计规范的动作。注意切换必须在断电、调压器回零、试品放电后进行，带电拔杆既危险又可能损坏硅堆。
