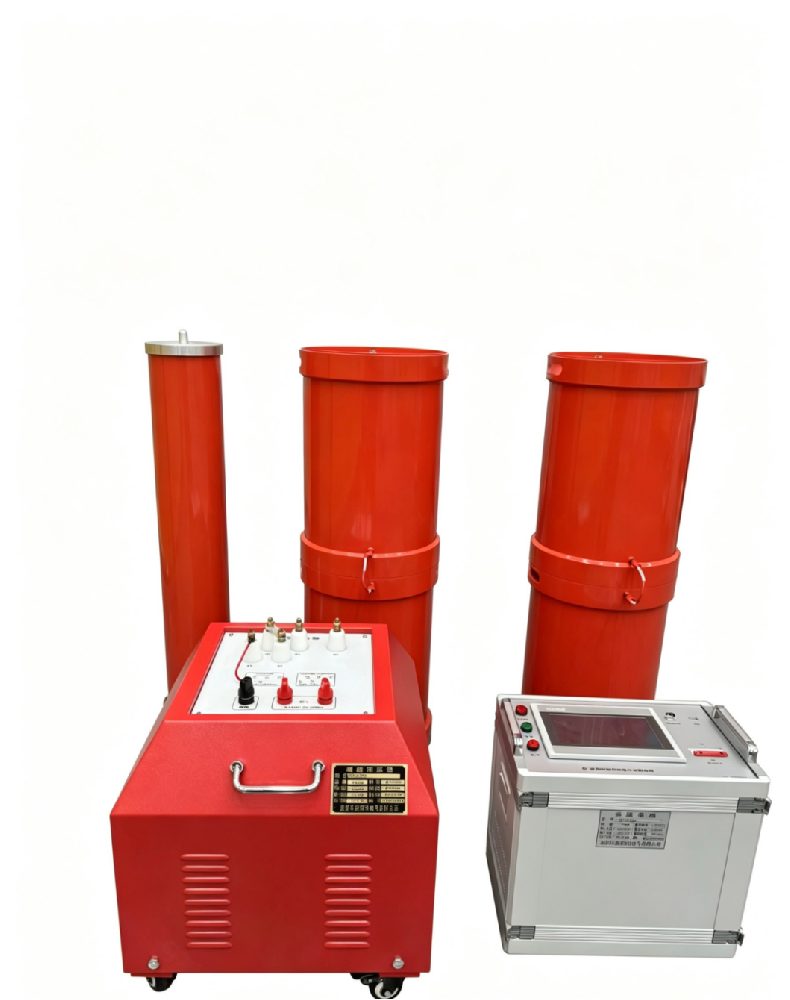

无局放串联谐振交流耐压试验装置适合哪些场景？

不是所有耐压都非得上这套无局放谐振，但碰到几类场景，它真是省心又合规。干试验十几年，哪些活儿该用它、哪些用小设备就行，心里有本账。下面按现场场景捋一遍，帮兄弟们对号入座，少走弯路。

变电站秋检最常用

1. 110kV站主变GIS：一个110kV变电站秋检，主变做160kV、GIS开关做260kV耐压，用300kVA/300kV无局放装置6台电抗器串并联一套覆盖，频率20到300赫兹自动调谐，一天干完不拖期，老师傅也不用连轴熬，轻松。

2. 迎峰度夏前：迎峰度夏前集中做在运设备预防性耐压，按DL/T596规程来。谐振法电源小、布点快，一个站多台设备连轴转也不累，车装得下人也不辛苦，抢在负荷高峰前把隐患排了，睡得安稳。

长电缆交接试验

1. 6公里电缆：新建线路6公里110kV交联电缆交接，做50kV交流耐压60分钟。电缆电容大，传统工频电源扛不住，谐振法靠Q值放大轻松升压，电抗器并联组合按电容配，升上去稳稳的，不费劲。

2. 局放背景要干净：电缆交接既要耐压又要看局放，无局放型背景极低，配合局放仪巡检接头，数据干净验收好说话。普通耐压干完还得换仪器，多一遍工序多一份接线出错的可能，能省则省，利索。

大容量主变与发电机

1. 150kV主变：150kV主变电容5000到10000皮法，谐振频率约89赫兹、电流0.89安，4台电抗器串联配5千伏激励。大电容主变用工频耐压电源太大，谐振是唯一现实选择，不然得拖台大电源车，折腾。

2. 大型发电机：火电机组600MW以上、水电机组700MW以上用50Hz工频谐振（如200kVA/35kV可调电抗器），通过调铁芯气隙谐振，全补偿后电源容量降至1/Q以下，现场可行，笨重工频变压器早该退休了，省事。

GIS和开关类高电压

1. 高频段谐振：GIS、开关电容小，谐振频率高，150kV开关约229赫兹。无局放装置频率到300赫兹、不稳度0.02%，高频段稳得住，Q值大于50，电压干净，不会因为频飘把试验搞砸，靠谱。

2. 局放敏感必选：气体绝缘设备对局放极敏感，无局放设计输出畸变小于1.0%、自身不放电，是这类试品交接和诊断的硬需求，普通设备替代不了，硬上就是给自己找验收的麻烦，听话别省这步。

新建间隔与改扩建

1. 新建间隔验收：新投运间隔做交流耐压交接，按GB50150取相应电压。无局放装置一套覆盖多电压等级间隔，电抗器组合灵活，不用为每个间隔另借设备，一个停电窗口全干完，甲方也高兴，皆大欢喜。

2. 改扩建并站：老站扩间隔，场地窄、停电窗口短。谐振设备轻、单件不超40公斤、布点快，短时停电窗口里抢出试验时间，比笨重工频变压器合适太多，老师傅腰和工期都保住了，划算。

还有几类场景也合适

1. 电缆故障修复后复试：电缆故障点处理好，交接前还得做交流耐压复试，确认修复段绝缘恢复。谐振法电源小布点快，修复完当场复试，不用等大型车辆进场，抢修节奏不被打断，效率明显高。

2. 厂内出厂试验：制造厂内对GIS、电缆附件做出厂交流耐压和局放预筛，无局放装置背景干净，数据好追溯，适合产线批量检测，一批下来记录整齐，出厂报告拿得出手，客户也放心。

3. 技改老设备增容：老站增容、换主变或加间隔，旧设备绝缘状态要重新评估耐压。一套装置覆盖新老试品，电抗器组合灵活，不管新间隔还是老间隔都能在短时窗口里干完，一套顶到底。

4. 带电前交接把关：新线路或新站投运前，交流耐压是最后一道绝缘把关。无局放设计保证数据可信，配局放巡检把隐患在带电前排掉，这一步省了后面跳闸停电的麻烦，值当，别嫌多此一举。

常见问答

问：哪些场景必须用无局放串联谐振？

答：GIS、开关等局放敏感设备交接与诊断，以及交联电缆交接既要耐压又要看局放的场景必须用；长电缆（如6公里110kV）、大容量主变（150kV约89Hz）也适合谐振法，电源小、布点快。

问：大型发电机交流耐压用哪种谐振？

答：火电机组600MW以上、水电机组700MW以上可用50Hz工频谐振（如200kVA/35kV可调电抗器），调铁芯气隙实现谐振，全补偿后电源容量降至1/Q以下，现场便于实施。

问：新建变电站间隔验收适合用它吗？

答：适合。无局放装置一套覆盖多电压等级间隔，6台电抗器串并联组合灵活；场地窄、停电窗口短时，单件不超40kg、布点快，能在短时窗口内完成GB50150规定的交流耐压交接。
