实验室上绝缘耐压设备前先看这几点：参数、供电、安全一次说清

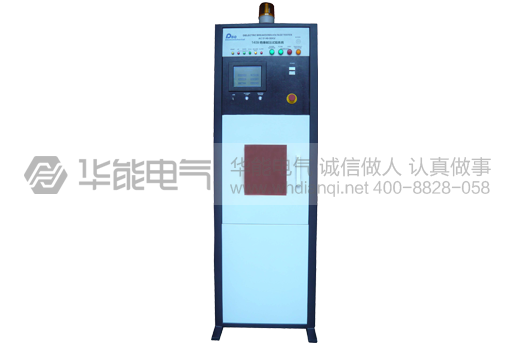

　　实验室打算上一体化耐压设备，网上查了一圈资料越看越迷糊，干脆把选型时候自己纠结过的问题、后来同事也反复问的几个点整理出来，对照1409绝缘耐压试验系统说明书参数逐条聊，给同样在选型的同行参考。

　　Q：50kV、3kVA这个规格，我们实验室够用吗？

　　这个问题得看你检什么。我们做环氧树脂板材、电缆绝缘料、橡胶绝缘件、10kV及以下套管和互感器这些，50kV完全够。但如果你要检35kV等级的套管或者大尺寸绝缘子，50kV可能不够，选型前先把自己常规试品的击穿电压范围列出来对照。设备有空气和油浴两个工位，固体绝缘材料空气介质直接做，油浸设备工况模拟换油槽就行，不用换设备。三种试验模式——短时击穿、梯度升压、恒定耐压——触摸屏上一键切换，我们研发用梯度升压做配方对比，来料质检用短时击穿快速过，基本覆盖了日常需求。

　　Q：升压速度和波形能不能过审？我们资质评审要查这个。

　　说明书标注五档升压速率，0.1kV/s到2kV/s可调，GB/T1408.1和ANSI D149标准里匀速升压击穿试验的要求都能匹配。波形畸变率实测在5%以内，我们资质评审时候专家看过波形记录，没问题。击穿电压和泄漏电流数据自动存储，带时间戳，导出报告直接归档就行。有一点提醒，评审材料里最好把设备校准证书和波形测试记录一起备着，有专家会要求看实测波形而不是只看说明书指标。

　　Q：连着做多组样品会不会过热？实验室供电扛得住吗？

　　3kVA满容量工况下我们最多一次连着做了六十多组，没出现过热或者升压漂移。单次恒定耐压最长设5分钟，批量来料连续跑不用停机冷却。供电方面单相220V普通工位插座就能驱动，不用单独拉稳压电源。不过要注意你们实验室总配电容量，我们刚装的时候赶上隔壁台架也在跑大电流老化试验，总闸跳了一次，后来错峰安排就没再出过问题。

　　Q：试品击穿瞬间设备会不会坏？数据丢不丢？

　　这个不用担心。击穿瞬间回路快速切断高压并自动接地，不会持续短路烧升压单元。击穿全过程的电压电流数据实时缓存的，不会丢。保护机制说明书上列了好几项：零位启动闭锁、门联锁、过压过流保护、试验完自动接地、独立急停按钮。我们实际碰到过一次样品提前击穿，保护动作很快，设备没事，数据也完整记录下来了。多说一句，急停按钮位置最好确认一下，我们实验室那个装在机柜右侧，坐左边操作的话手够过去有点远，后来加了个延长线引到操作位旁边。

　　Q：一体化机柜跟以前分体设备比，到底好在哪？

　　最大的好处是接线少了，高压引线从好几根变成基本不用自己接，测量误差也小了。以前分体设备引线走不好就有干扰，数据跳动，一体化机柜高压单元内置，这个问题基本没了。干式结构没有油浸部件，不存在油污污染样品和台面，这点对绝缘材料检测尤其重要——你检的就是绝缘性能，台面上有油反而影响结果。维护也简单，擦擦电极和平台就行，不用定期滤油换密封件。占地比以前小不少，我们实验室腾出来半张台面放别的设备。要说缺点，机柜一体化以后搬运不太方便，不像分体设备可以拆开搬，安装时候要规划好位置，别想着以后随便挪。

　　Q：三种试验模式具体怎么选？

　　我们经验是：来料批量抽检用短时击穿，快速出结果判定合不合格就行；新材料研发用梯度升压，分段加压维持，能看出材料在不同电压水平下的表现，方便对比配方差异；恒定耐压模式用于验证绝缘长期耐压稳定性，比如客户要求在某电压下保持几分钟不击穿。三种模式触摸屏切换，不用重新接线。不过恒定耐压模式下长时间加压，电极和样品接触面会发热，特别是橡胶类材料，做之前检查一下夹具散热情况，别因为夹具过热影响数据。
