感应耐压试验选设备，铁芯饱和这个坑绕不过去

　　前年帮一个互感器厂家调试他们的出厂检验流程，发现一个有意思的事——他们感应耐压和局放检测分两天做，问为什么，说设备不支持一起测。一台35kV电压互感器，感应耐压做一遍半小时，局放再单独约时间做一遍又是半小时，一台设备多耗一个小时，一批几十台下来就是好几天。

　　后来换了多倍频感应耐压测试仪，感应耐压和局放一趟做完，出厂检验周期直接从五天压到三天半。优化的核心不在操作流程，在设备本身。

　　感应耐压为什么不能用50Hz工频直接做

　　这事说穿了不复杂。变压器和互感器的感应耐压试验，国标要求在高压绕组感应出一定倍数的额定电压来考核匝间、层间绝缘。比如一台35kV电压互感器，感应耐压要加到两倍额定电压。

　　问题出在铁芯。变压器设计的时候，额定电压对应的磁通已经接近铁芯饱和拐点了。频率不变的情况下把电压翻倍，磁通跟着翻倍，铁芯直接进深度饱和区，励磁电流能飙到额定值的几十倍——电压没加上去，设备先跳了。

　　解决办法是提高频率。磁通和电压成正比、和频率成反比，频率翻倍电压才能翻倍。所以感应耐压的电源不是50Hz工频，是150Hz或200Hz的倍频——频率翻三到四倍，电压才能安全地加上去。这就是多倍频感应耐压测试仪存在的根本原因。

　　频率不是随便选的

　　不是所有互感器都适合150Hz。常规型号在150Hz下励磁特性曲线在线性区，电压能平稳升上去。但有些非标型号或老旧设备，铁芯材质和设计磁密不一样，150Hz下可能接近拐点、励磁电流偏大；200Hz又可能因为频率偏高导致绝缘考核等效性打折扣（绝缘材料的介损和频率有关，频率越高发热越大）。

　　所以频率能连续调是硬需求，不是加分项。30到200Hz连续可调、0.1Hz步进，碰到特殊型号可以先宽扫找到励磁电流最小的频率点再锁定升压，不用像固定档位那样凑参数。我们后来那4台非标35kV互感器，最佳频率点分别落在162Hz、178Hz、155Hz附近，固定档位根本覆盖不了。

　　设备自身局放水平决定了能不能兼顾局放检测

　　这是很多人选型时跳过去的点。感应耐压试验过程中同步监测局部放电，能发现匝间绝缘的早期缺陷——比如绕线时的微小擦伤、绝缘纸的局部受潮，这些缺陷在纯耐压试验里不一定暴露，但放电量会先上来。

　　问题是，如果设备本身的局放背景噪声大（比如15到20pC），你不知道这个放电信号是试品发出的还是设备自己产生的。等于花了两台设备的钱——一台做感应耐压、一台做局放——还得约两次试验时间。

　　低局放设计的多倍频电源，背景噪声能控制在几个pC以内，10pC以下的局放信号就能可靠分辨。对互感器出厂检验来说，GB 1207对局放量的要求通常是10pC或5pC以下，设备自身噪声压不住这个量级，同步检测就没意义。

　　选型要注意的三件事

　　容量要算。别光看标称功率。一台35kV电压互感器感应耐压，高压侧要感应到两倍额定电压，低压侧励磁电流根据铁芯截面和磁密来算，通常在几安到十几安。如果用AC220V单相供电的设备，功率减半，大容量互感器可能带不动。AC380V三相供电的机型，7.5kW输出能力，常规10到220kV电磁式电压互感器都能覆盖。如果还要测配电变压器感应耐压（比如10/0.4kV配变），需要额外配中间励磁试验变。

　　保护要到位。感应耐压试验是过电压试验，试品击穿的时候电流上升速度很快。过压、过流、闪络保护这三样不能少。闪络保护的好处是检测到放电信号毫秒级切断输出，比单纯靠过流阈值判断快——局部闪络还没发展成贯穿性击穿就跳了，试品可能还能修。

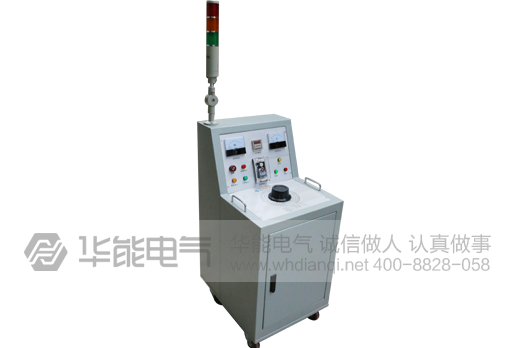

　　操作门槛别太高。全中文触控屏、引导式操作界面，新人上手半天能独立操作。我们用的华能阳光多倍频感应耐压测试仪，输出频率30到200Hz连续可调，电压0到350V，自动升压计时降压一条流程走完，数据自动存储和打印。到目前用了一年多，除了定期校准没出过什么故障。小毛病有一个：内置打印机纸卷小，打出来的字也小，年纪大点的师傅看数据要凑很近。后来我们习惯数据导出来看，小条就当现场核对的凭证。
