一条10kV地埋电缆故障排查复盘：从开挖3天到3小时，差在哪

　　上个月帮一个老厂区排查电缆故障，整理出来供同行参考。

　　那条10kV交联电缆跳闸，长度大概1.8公里，埋深一米二，穿过绿化带、混凝土路面和老厂房地基。厂里电工用兆欧表摇过，对地不到0.5兆欧，典型的运行击穿后高阻闪络。他自己用低压脉冲打过，波形基本看不出拐点，地面全是混凝土不敢乱挖，喊了我们过去。

　　到现场第一件事不是打波形，是先用管线探测仪走路径。这条电缆跟另外两条低压电缆同沟敷设，原来的图纸标的走向不太准。用直连法从一端注入信号，沿着路径走了一遍，最深的地方实际一米五，图纸写的一米二，偏了三十公分。这步不先做，后面测距再准开挖也可能挖偏。

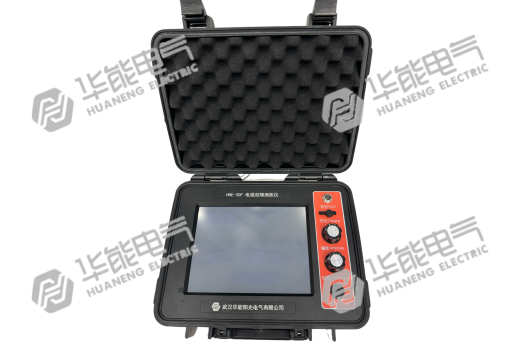

　　第二步才上测距主机。低压脉冲打了一组，近端反射正常，电缆没完全断。切到冲击闪络，高压发生器往故障相加冲击高压，反射拐点出来了，大概820米的位置。这台主机波形处理比我们之前用的好不少，高阻波形自动简化后拐点很清楚，不用反复升压对比；八次脉冲同步采集，旁边运行设备有干扰也没影响判读。

　　第三步声磁同步定点仪走过去。到820米附近顺着路径，耳机里放电声越来越清晰，最后偏差不到十公分，一铲子下去就找到击穿点，外护套上一个针孔大小的口子。

　　从到场到找到，前后三个小时出头。厂里电工说之前类似故障找的外协，搞了两三天，挖了三个地方才找到。

　　几点体会

　　一是管线探测别省，老厂区多根电缆同沟，真实路径埋深搞不清楚后面全白搭。二是波形处理能力直接影响效率，高阻波形杂是常态，设备能不能简化判读、多组叠加对比，现场时间差很多。三是声磁同步这一步精度决定开挖量，偏差十公分和偏差半米，在混凝土路面上就是天差地别。

　　这套系统配了四件：测距主机打波形测距离，最大60km精度一米，锂电续航四小时；管线探测仪走路径测埋深，直连耦合感应三种方式，能区分同沟电缆；声磁同步定点仪做精确定点，室外强光屏显也看得清；高压发生器配合冲闪，带多重保护。整套IP67防护，工地淋雨扬尘没问题。

　　安全提醒：冲闪测试故障点会出明火，高瓦斯易燃厂区不能用；全程仪器和铠装必须可靠接地，试后充分放电再拆线。
