无局放变频谐振试验装置，局放检测标准对设备自身有什么要求

　　做变压器、GIS等高压设备的局部放电检测，试验电源的自身局放水平是关键前提。如果试验电源自己就有局放干扰，就好比用一把刻度不准的尺子去量东西——测出来的结果不可信。这篇文章解读局放检测相关标准对试验电源的要求，以及无局放变频谐振装置怎么满足这些要求。

　　标准一：GB/T 7354-2003《局部放电测量》

　　这个标准规定了局部放电测量的通用方法和技术要求。其中对试验电源的要求是：

　　试验电压波形应为正弦波，波形畸变率不超过5%。这条对变频谐振装置来说不难满足——谐振回路本身就是天然滤波器，输出波形畸变率通常低于1%。

　　试验电源的自身局放水平应低于被测设备局放量的1/10。这条才是真正的挑战。如果你要检测一台110kV变压器的局放（要求低于20pC），试验电源的自身局放必须低于2pC。普通变频电源自身局放水平可能在5-20pC范围，远远不够。

　　标准二：DL/T 849.6-2004《高压谐振试验装置》

　　这个标准对谐振试验装置的局放要求是：装置在额定电压下自身局放不超过5pC。但这只是通用要求，对于需要做高精度局放测量的场景（比如变压器局放检测要求低于10pC），5pC的电源局放水平仍然会干扰测量。

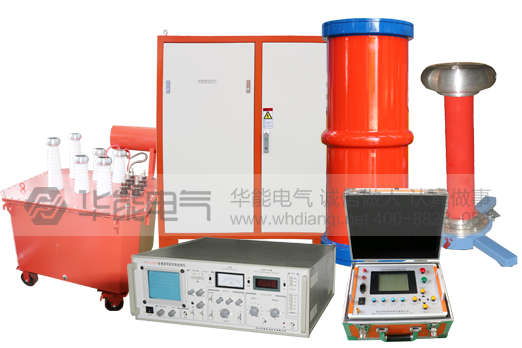

　　无局放变频谐振装置怎么解决这个问题

　　无局放设计的关键在于两个方面：

　　一是变频电源的局放抑制。普通变频电源使用PWM调制技术，开关元件会产生高频脉冲，这些脉冲通过输出端耦合到回路中，形成局放干扰。无局放变频电源改用线性功率放大技术或特殊滤波设计，把开关噪声压到极低水平，自身局放可以控制在1pC以下。

　　二是电抗器和分压器的无局放结构。普通干式电抗器在额定电压下可能产生内部局放（绕组层间、引线端部等位置）。无局放电抗器采用环氧树脂浇注、玻璃丝缠绕绝缘等工艺，消除内部放电隐患。无局放分压器同样采用特殊绝缘结构设计。

　　实际应用中的标准对照

　　做110kV变压器局放检测时，按GB/T 7354标准要求：

　　- 试验电压逐渐升高到1.3Um/√3（约1.3倍系统相电压）

　　- 在该电压下观察局放水平

　　- 合格标准通常为局放量≤20pC（具体值按产品技术条件）

　　如果使用普通变频谐振装置，自身局放5-20pC叠加在测量结果上，可能让合格的变压器被判不合格。使用无局放变频谐振装置（自身局放≤1pC），测量干扰可忽略，结果可信。

　　现场操作注意事项

　　1. 无局放变频谐振装置虽然自身局放很低，但接线方式不当可能引入外部干扰。高压引线要用无局放屏蔽线，接地线要短而粗，避免接地回路形成干扰耦合。

　　2. 局放测量时实验室环境电磁干扰要控制。附近运行的设备、日光灯、手机信号都可能干扰局放测量。有条件的话在屏蔽室里做，没条件的话至少关闭附近大功率电气设备。

　　3. 校准局放仪之前，先空载运行变频谐振装置到试验电压，确认装置自身局放读数低于目标干扰限值，再接入试品开始正式测量。

　　标准要求不是纸上文字，每一条对应的是现场操作中的实际约束。无局放变频谐振装置的设计就是为了满足局放检测对电源的苛刻要求。理解标准，才能正确使用设备，得到可靠的局放测量结果。
