多类设备耐压要换设备？一套谐振全覆盖

　　对于地、市、县级高压试验部门及电力安装、修试工程单位而言，耐压试验装备的选型核心要求是覆盖场景广、现场适配性强、操作门槛低、投入性价比高。传统工频试验装置存在体积笨重、电源要求高、试品击穿损伤大等短板，已难以满足基层单位多场景、高效率的试验需求。

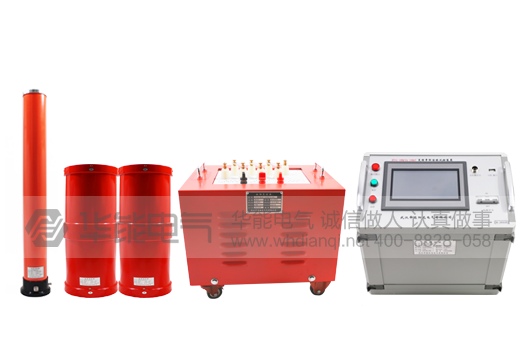

　　HYG-420 调频串联谐振耐压试验装置针对 35kV 及以下电压等级的常规试验需求设计，采用多电抗器灵活拓扑结构，全面覆盖 10kV 电缆、35kV 电缆、电力主变压器、母线开关、GIS 等所有电气主设备的交流耐压试验需求，是基层试验单位升级耐压装备的高性价比选型。

　　一、灵活拓扑设计，单套设备覆盖全场景

　　装置采用多只电抗器分体设计，通过串并联组合可适配不同试验场景：并联模式下输出 27kV 额定电压，满足 10kV 长距离电缆的大电流试验需求；串联模式下输出 54kV、108kV 额定电压，满足 10kV 系统、35kV 系统所有电气设备的耐压试验要求。单套设备即可覆盖基层单位 90% 以上的常规耐压试验项目，避免重复采购多台不同规格的试验装置，大幅降低装备投入成本。

　　整套装置单件最大重量不超过 40kg，无需起重设备即可完成转场与组装，特别适用于城市管网、山区线路、偏远光伏电站等大型设备难以抵达的试验现场。整体体积与重量仅为同容量工频试验装置的 1/10，大幅降低了运输与人工成本。

　　二、智能化操作设计，降低人员门槛

　　装置提供全自动、手动、自动调谐手动升压三种工作模式，可根据人员熟练度与试验场景灵活选择。全自动模式下，设备自动完成扫频找谐、匀速升压、计时耐压、降压回零全流程，无需人工干预；自动调谐手动升压模式兼顾效率与操作灵活性，适合经验丰富的试验人员使用。

　　自动扫频功能支持自定义频率起点与扫频方向，大屏幕液晶实时显示扫频曲线，谐振点直观可辨，无需人工反复调试，单台设备找谐时间可控制在 1 分钟以内，大幅缩短试验准备时间。装置支持试验参数存储功能，可按数字编号保存多组试验方案，调用便捷，保证同类型试验的参数一致性。

　　三、优异性能与完善防护，保障试验安全

　　装置输出电压波形畸变率＜1.0%，远优于常规工频装置的波形质量，可有效避免谐波峰值导致的试品误击穿，试验结果符合 GB50150-2006《电气装置安装工程电气设备交接试验标准》要求。系统测量精度达 1.5%，试验数据准确可靠。

安全性能方面，串联谐振原理具备固有安全特性：试品闪络击穿时回路立即失谐，短路电流降至正常试验电流的 1/Q，不会产生大电流烧损故障点，同时装置可自动记录闪络电压值，为缺陷分析提供数据支撑。配备过压、过流、零位启动、闪络失谐全套保护功能，从硬件层面保障试验安全，是基层试验单位耐压装备升级的优选方案。
