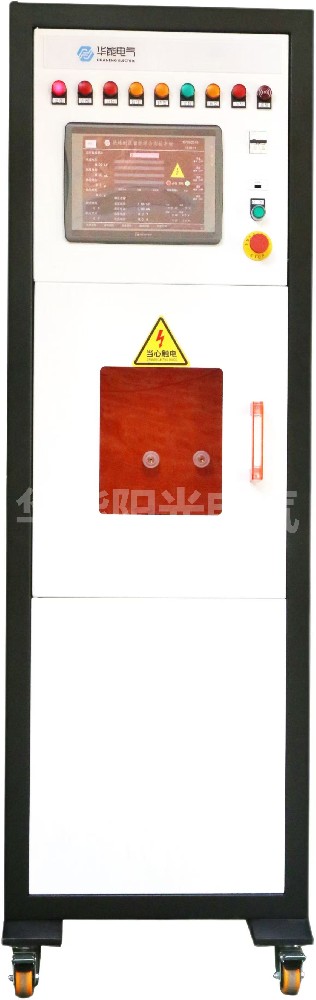

安全性能综合分析仪怎么使用

新机到手别急着升压，按规程走一遍才稳。安全性能综合分析仪操作不复杂，但步骤错一步就可能伤设备或伤人。下面以一次十千伏电缆交流耐压为例，把流程拆成七步。

试验前准备

1. 算容量看试品：：先看试品资料：电缆型号、长度、电容量。油浸纸电缆每米二百五到三百皮法，交联电缆类似。算好所需容量，确认装置等级够。试品表面擦干净、绝对干燥，非被试绕组接地。

2. 查电源围现场：：查电源：单相二百二或三相三百八，电压波动不超百分之十。围好遮拦挂标示牌，派专人监护。操作人员不少于两人。接地网接好，接地电阻不大于零点五欧，这是硬指标。雨季户外还要备防雨棚，仪器怕淋，液晶屏进水就废了，宁可慢不可湿。

接线步骤

1. 按图接线：：按图接变频电源到激励变、激励变到电抗器、电抗器到分压器再到试品，分压器信号线送控制箱。所有地线牢固可靠，高压尾端接地。连线尽量短，超过五米要用防晕线，否则局放背景偏高。

2. 核对登录：：智能耐压类要登录验证，账号密码按说明书。核对接线图与实物一致，尤其电抗器串并联方向。接错一台，谐振点就找不着，白忙活半天，接线后必须复核。

参数设置

1. 频率与电压：：设起始终止频率，首次建议三十到三百赫全扫。起始电压电缆变压器取二十伏、发电机取三十到四十伏。设阶段试验电压和时间，比如二十二千伏五分钟，按试品等级填。

2. 保护参数：：设激励变变比、分压器变比、频率步进建议两赫以下、闪络保护一百五十千伏以下设三千伏、过压保护比试验电压高百分之十、过流系数一般百分之百，整定别错。

升压与耐压计时

1. 自动流程：：点自动试验开始，系统粗调谐、细调谐、升压、计时、降压一条龙。自动调谐不超三分钟。电压达目标值保持计时，期间监视曲线和电流值，无异常等到自动回零。

2. 手动模式：：手动模式长按升电压键控制，适合精细操作。升压速度别突进，到八成目标自动减速是工频类设计，谐振类靠扫频平滑升压，都防突然加压伤试品。

串联谐振调谐

1. 变频扫频：：谐振靠调频率找点。变频源从低到高扫，屏幕扫出谐振峰就停。若输出峰值上不去，是电感量与试品电容不匹配，调电抗器气隙或增减台数，别硬升。

2. 工频调气隙：：工频谐振靠调铁芯气隙，零到三百二十毫米范围调电感二十到五十亨。升压到几百伏看是否达到峰值，达到峰值即调谐完毕，再正式升到试验电压，过程要稳。

结束与数据保存

1. 收尾导出：：计时到自动降压回零、断开主电源。系统弹结果、有的自动打印。U盘导出记录，含电压电流时间结果击穿电压。带局放的一并存校准方波值，方便来年比对。

2. 拆线归档：：拆线先撤高压线再拆地线，确认无残压。数据回单位汇总归档。我们习惯每站当场导一份，免得U盘丢了没底，秋检结束资料齐全才好交差。U盘用FAT32格式，有的老机型不认exFAT，提前格式化免得现场抓瞎。

安全注意事项

1. 通用禁令：：接通电源前调压器必在零位。升压不能太快防突然加压。异常如电压表猛摆、绝缘焦糊味、试品异响，立即降压切电源。试验后等回零再拉闸，规矩不能破。

2. 环境与保护：：接地不良、零位不对系统会锁死，别强行短接。门禁急停触发持续报警，保命的。雷暴天不测，爆炸环境不操作。这些规矩刻在骨子里，比参数更重要，新员工务必牢记。年轻人头回上现场，师父必须旁站，高压无小事，出一次事够记一辈子。

常见问答

问：十千伏电缆耐压怎么设参数？

答：频率建议三十到三百赫全扫，起始电压电缆取二十伏，阶段试验电压设二十二千伏、时间五分钟。闪络保护一百五十千伏以下设三千伏，过压保护比试验电压高百分之十，过流系数一般百分之百。

问：连线超过五米会怎样？

答：长电缆连线超过五米要用防晕线，否则高压连线电晕会导致局放背景偏高，影响带局放功能的测量准确度。分压器信号线也要屏蔽可靠，接地必须同一地网且电阻不大于零点五欧。

问：升压中电压表猛摆怎么办？

答：立即降压切电源。电压表指针摆动很大往往是试品异常或接触不良，配合绝缘焦糊味、试品异响都属异常，按规程先降压再查原因，严禁带病硬撑，防止扩大故障。
