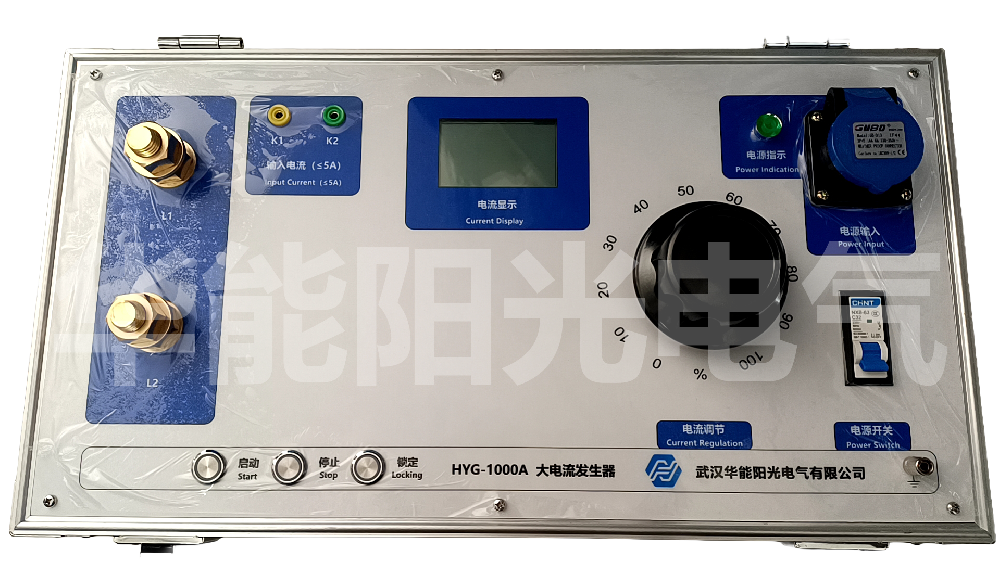

大电流温升试验装置怎么使用

用大电流温升试验装置做温升试验，技术门槛不高，但规矩不少。我们总结下来，出数据不准多半不是设备问题，而是接线和布点这两步省事了。下面按实际操作顺序说。

试验前准备

1. 核对试品和方案：确认试品型号、额定电流、要做哪几个测点、试验电流取多少、按哪个标准判限值。母排搭接温升试验、电缆载流量与温升试验、触头温升考核 场合最好把方案写成一张单子贴在设备旁。

2. 检查环境和场地：试品周围不要有额外热源和强对流，环境温度记录仪放好；场地通风但要避免穿堂风直吹试品，不然温升数据偏低。

3. 检查装置状态：接地是否可靠、电源相序是否正确、引线铜排有没有磕碰变形、散热风机或水路是否正常，通电前把这些过一遍。

接线要点

1. 接触面处理：铜排搭接面打磨见亮、螺栓按对角顺序拧紧、涂一层导电膏。试品回路越短越好，铜排电流密度一般按 1～1.5A/mm² 选取，这一步做扎实，后面电流才加得上去。

2. 引线截面和长度：截面按电流密度选，长时间试验一般取 1～1.5A/mm² 的保守值；引线尽量短、少弯折，接头越少越好。

3. 三相与相序：三相试品要同时通电，接线相序与试品进出线对应，接错相会造成某相电流偏大、温升异常。

4. 双重确认：接线完成后由第二个人复查一遍，重点看有没有虚接、短路和接错，再合闸通电。这是我们最坚持的一条。

测点布置

1. 传感器固定：热电偶测母排搭接面与触头，红外测温做辅助比对。表面测点用压片或耐温胶固定，保证贴合、无空气隙；引线不要受拉力，也别压在导体与紧固件之间。

2. 关键测点优先：母线槽、电缆、断路器触头、母排连接件等大电流回路，优先测母线搭接面、触头、端子排这些最容易过热的位置，再补充外壳、绝缘件和环境温度。

3. 环境温度单独一路：环境温度探头要放在试品附近、离热源稍远、避免阳光直射，它决定温升计算的分母，不能随便扔在角落。

4. 通道核对：上电前在软件里逐个通道对号，摸一下探头看读数变化，确认通道没有接错或串位，这个动作花两分钟，能省一次返工。

升流与保持

1. 分段升流：先把电流升到目标值的 60%～80% 观察回路是否正常，再缓升到目标值，避免冲击和误动作。

2. 稳流观察：看电流读数和回流值是否一致，看设备有无异常声音、异响或报警。常用输出 500A～10000A，按回路电阻和试验电流定容量，到了大电流段更要盯紧回路发热。

3. 保持恒定：试验期间电流波动控制在 1%～2% 以内，环境温度变化要记录；试品本身电阻会随温度上升，闭环恒流会帮你自动补偿。

记录与判稳

1. 采样间隔：常规取 1 分钟记录一次，判稳阶段可以缩到更短；软件自动采样比人工抄表安全得多。

2. 判稳标准：温升连续 1 小时变化不超过 2K 通常判为稳定（按 GB/T 7251.1、GB/T 14048.1、GB/T 11022 对应条款执行），稳定后再保持一段时间取稳定温升。

3. 数据留痕：全程曲线、环境温度、试验电流都必须存下来，试验结束自动生成报表，别等要迎检了再补数据。

4. 判定结论：稳定温升与标准限值比对，同时结合触头、搭接面的相对温差判断工艺质量，超出限值要记录并给出处理意见。

收工与复位

1. 先降流后断电：按顺序把电流降到零、断开电源，等试品和引线温度降下来再拆线，避免烫伤和拉弧。

2. 拆线与收纳：拆下传感器时轻拿引线、别硬拽，按编号收好，成套引线和铜排放回指定位置，下次用省事。

3. 设备维护：清理散热滤网、检查端子有无松动发热痕迹、给需要润滑的部位上油，做好使用记录，设备寿命能长不少。

新人上手建议先拿一台报废试品走一遍全流程，从接线到出报告走通了，再上正式试验。一次练手比看十遍说明书管用。
