绝缘电阻测试仪怎么选？避坑指南

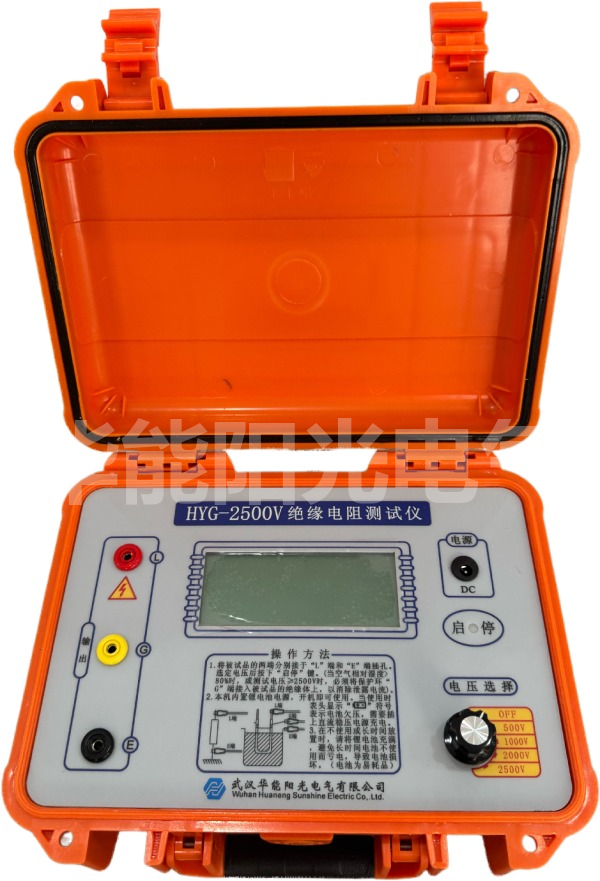

上个月去鄂东一座110千伏变电站秋检，检修班老王拿着旧摇表测主变绝缘电阻，摇了三分钟手都酸了，数值还跳。后来换上华能阳光那台五档高压绝缘电阻测试仪，接好线按一下就出数。现场选这类仪器，坑其实不少，今天以老师傅的口气把容易踩的雷点说清楚。

现场常见选配误区

1. 只看价格不看档位：：不少单位买仪器先比价，结果到了电缆交接试验现场才发现电压档不够。10千伏电缆、35千伏开关、110千伏主变需要的测试电压完全不同，只买低压小摇表碰到高压设备根本使不上劲。

2. 迷信指针表读数稳：：现场干扰大时指针乱摆读不准。数字式高压绝缘电阻测试仪带数字滤波，四档可调，抗干扰能力比老式摇表强太多。选之前先想清楚本单位试品的最高电压等级。

测试电压档位怎么定

1. 五档电压覆盖广：：这款仪器有五档测试电压，分别是500伏、1000伏、2500伏、5000伏、10000伏，覆盖从低压电机到高压电气设备的测量需要。按规程低压回路用500或1000伏。

2. 对照试品额定耐压：：高压电机和配电变压器常用2500伏，35千伏及以上设备交接试验多用5000伏甚至10000伏。电压档定错，测出来的绝缘电阻没有参考价值，等于白测一场。

量程和短路电流要看清

1. 量程足够大：：最大绝缘电阻量程到10太欧，5000伏档能到5太欧，足够现场绝大多数设备使用。量程不够大，高绝缘设备会溢出或读数失真，这点采购时容易忽略。

2. 短路电流不能小：：短路电流2到5毫安可调，还能订制10毫安。短路电流小了带不动容性试品，读数会虚高。同一根长电缆，1毫安的表比5毫安的表读数能高出一个数量级。

吸收比极化指数不能省

1. 两个比值看趋势：：吸收比DAR等于60秒电阻除以15秒电阻，极化指数PI等于600秒电阻除以60秒电阻。光看一个瞬时值没意义，老规程都要求看这两个随时间变化的趋势。

2. 自动出数更省事：：这台仪器能自动算PI和DAR，不用人工掐表。一般大容量变压器吸收比不低于1.3、极化指数不低于1.5才算合格趋势，PI一路掉说明绝缘受潮或脏污。

容性试品放电要够快

1. 自动快速放电：：对容性试品仪器能自动快速放电，从10000伏放到10伏只要0.5秒每微法，10微法的电缆半秒放完，不用人工拿放电棒慢慢放，现场安全系数高不少。

2. 老设备放电慢：：以前用老设备长电缆放电要十几分钟，人还得守着。现在仪器自己把电荷放掉，蜂鸣一停就能拆线，对常测长电缆的班组能省不少工夫也少触电风险。

电池与续航现场很关键

1. 锂电续航够一天：：仪器用16.8伏锂电池，在5000伏档带100兆欧试品能连续干约6小时，还能边充边用。秋检一天跑好几个间隔，中间不用到处找插座。

2. 便携好携带：：尺寸37乘27乘17厘米，整机3公斤单手能提。上开关柜爬变压器两边都方便。比起要市电的大箱子，这种便携的在郊县没市电的变电站更受欢迎。

不同试品的读数量级

1. 变压器与电缆：：现场经验，110千伏主变绕组绝缘常在数千吉欧，10千伏电缆几百吉欧到太欧，电动机几十到几百吉欧。数量级差别大，量程宽才不溢出。

2. 避雷器基座：：避雷器基座绝缘电阻要求不低于1000兆欧，用2500伏档测。接保护环消除表面泄漏后读数稳，这项常和主设备一并列进秋检计划。

选型对照建议

1. 四步定型号：：先看试品最高电压定档位，再看是不是容性试品定短路电流，然后确认能不能自动出PI和DAR，最后看便携和续航。华能阳光这台五档机基本把这几条都覆盖了。

2. 拉台账再下单：：买之前把本单位设备台账拉一遍，10千伏、35千伏、110千伏各有多少对应要什么档位，别贪便宜买低了。选型踩坑多因没想清试品，不是仪器本身不行。

常见问答

问：测10千伏电缆用哪一档电压合适？

答：一般选5000伏档。按交接试验要求，10千伏电缆绝缘用5000伏档测，若需更高分辨可参考10000伏档；短路电流建议调大些，长电缆极化慢，太小会读数虚高。

问：吸收比和极化指数到底看哪个？

答：小容量设备看吸收比DAR，大容量变压器看极化指数PI更可靠。一般吸收比不低于1.3、极化指数不低于1.5为良好趋势；受潮或脏污时PI会明显下降。

问：仪器短路电流小会有什么后果？

答：对电缆、电容器等容性试品，短路电流不足时电荷充不满，绝缘电阻读数偏高、重复性差。建议容性试品用2到5毫安甚至订制10毫安档，保证极化充分。
