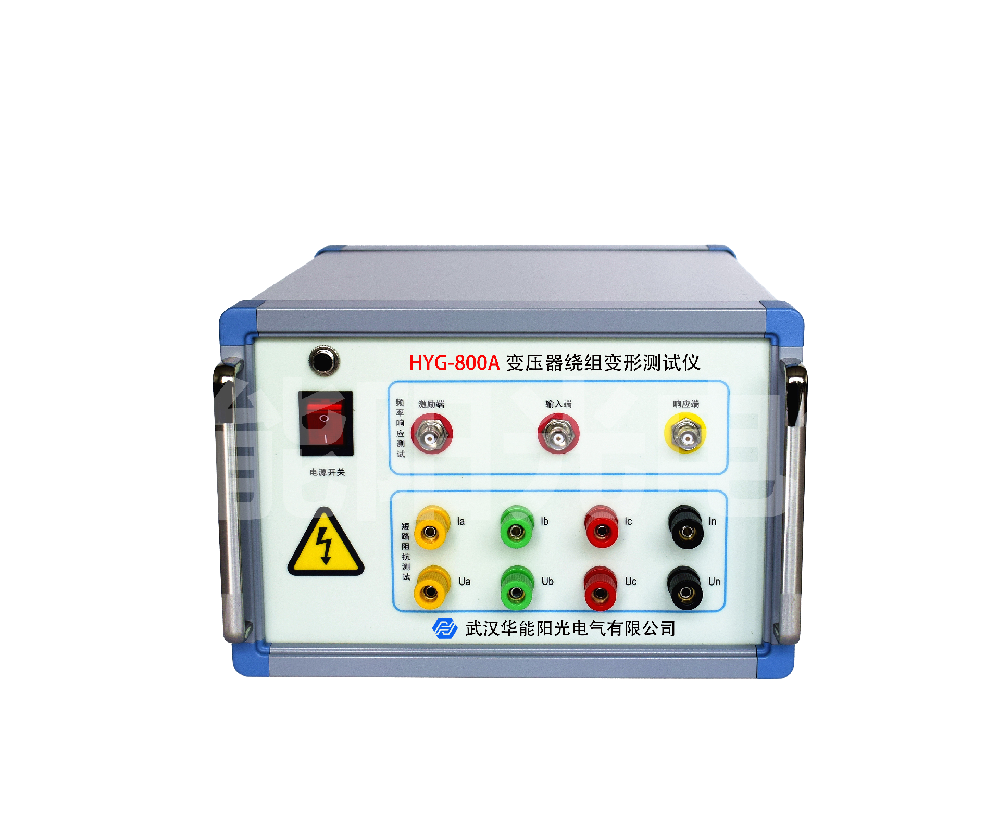

变压器绕组变形测试仪工作原理是什么

新来的小伙子头回见这机器，问：它怎么就知道绕组歪没歪？道理其实不玄乎。变压器绕组本质上是一堆电感电容电阻缠在一起，对不同频率的激励响应不一样，绕组一变形，这个频率响应就变了。咱从根上捋。

绕组在仪器眼里是啥

1. 分布参数模型：一段绕组可以看成沿长度方向分布的电感、电容和电阻，等效成一个分布参数网络。健康绕组和变形绕组的网络参数不同，对扫频信号的传递函数自然不同，这就是频响法能看变形的物理基础，不神秘。

2. 频率响应曲线：在仪器输出端注入一个频率连续变化的正弦扫频信号，测绕组另一端响应，幅值随频率的变化画出来就是频率响应曲线。它像绕组的指纹，同一台变压器健康时指纹固定，变形了指纹就花，一比就知。

频响法怎么扫

1. 扫频范围和点数：常规从1千赫扫到1兆赫，取一千个频点，部分高要求机型到2兆赫。低频段1千到100千赫主要反映绕组整体位移和对地电容变化，中频段100千到600千赫反映扭曲鼓包，高频段看匝间和局部，分工清楚。

2. 相关系数量化：把本次曲线和历史曲线做互相关，算出相关系数。一般大于零点九五认为一致，零点八五到零点九五关注，低于零点八五结合曲线形态判变形。这样就把老师傅的眼力变成了可复核的数字，有据可查。

低电压短路阻抗法另辟一路

1. 阻抗怎么测：在低压侧施加不超过二百五十伏的低电压、注入一到十安电流，测三相短路阻抗。绕组几何尺寸一变，漏抗就变，阻抗跟着变。参照IEC60076-18，阻抗变化超正负百分之二就要警惕，这是硬指标。

2. 和频响法互补：频响法敏感于形状变化，阻抗法敏感于整体几何改变，两者机理不同、互不替代。现场常把两种方法做在同一台仪器里，先扫频再看阻抗，结论互相印证，少走弯路，报告也更有说服力。

信号是怎么处理的

1. 数字扫频与滤波：仪器内置正弦扫频源和高速采样，对采集到的响应做数字滤波和傅里叶处理，抑制站用变、母线带来的工频及谐波干扰，保证曲线干净。动态范围做到一百分贝以上，高低频端都不失真，数据才可信。

2. 曲线建库与比对：测完曲线按变压器编号、相别、分接位置存档，下次直接调出来做纵向比较；同型号之间做横向比较。软件自动算相关系数并标出差异频段，把判据固化进流程，不靠人拍脑袋，标准统一。

和哪些标准对得上

1. 国内外标准：频响法对应DL/T911频率响应分析法和IEC60076-18测量频率响应，低电压法对应DL/T1093，整体纳入DL/T596预防性试验规程和GB50150交接试验标准，原理和判据都有章可循，审核好过。

一句话记住它

1. 核心就八个字：扫频看形，阻抗看值。频响法把绕组扫成一张频率指纹，阻抗法量出几何有没有整体走样。两套数据往一起一凑，绕组歪没歪、歪在哪一段，基本就藏不住了，道理就这么简单。

和直流电阻法的分工

1. 各管一段：直流电阻测的是导通和接头接触，绕组没断股时几乎不变；频响法看分布参数整体形态，毫米级位移就显形。两者不打架，一个查通断一个查形状，配合着用才完整，谁也替不了谁。

2. 灵敏度差在哪：实际案例里，一台主变直流电阻三相平衡、介损也正常，频响法却在中频段露出零点八三相关系数，吊罩后果然有鼓包。早半年发现，避免了一次迎峰度夏期间的突发故障，这灵敏度差距是实打实的。

仪器怕什么干扰

1. 外部连线和地：原理再好，接线不拆净、接地不可靠，杂散参数直接污染曲线。原理上频响法对测试回路很敏感，所以使用规范比参数表更决定成败，老师傅都强调先把线理干净，再谈测准不准。

2. 温度和分接：绕组温度和分接位置改变，曲线会整体平移，比对时必须同条件。原理上这是分布参数随匝数和几何变化，属正常现象，记录清楚条件就能区分真变形和假漂移，别被表面平移吓到。

常见问答

问：频响法为什么比测直流电阻更早发现变形？

答：直流电阻主要反映导通和接头，绕组轻微扭曲、鼓包但没断股时电阻几乎不变。频响法看的是分布参数网络的整体形态，毫米级的位移就能在曲线上反映出来，所以更灵敏、更早预警，价值在这。

问：扫频范围越大越好吗？

答：不是。1千赫到1兆赫已覆盖绝大多数主变变形特征，2兆赫对部分大容量变压器有意义但抗干扰更难。超出实际需要的带宽只会推高成本、引入噪声，按DL/T911常规区间选就够用，别盲目追高。

问：低电压短路阻抗法会损伤变压器吗？

答：不会。它施加的是低于二百五十伏的低电压和几安培小电流，远小于额定值，属于无损测量，和常规短路试验不是一回事，运行中预防性试验可放心做，对设备没有任何冲击，安全。
