接地引下线导通测试仪怎么使用

全站普查两百多个测点，两个人干一整天，怎么安排才不乱。见过太多班组，仪器是好仪器，测出来的台账却对不上号，第二年复测只能重来一遍。差别不在手速，在开工前那半小时的准备和收工前那十分钟的核对。

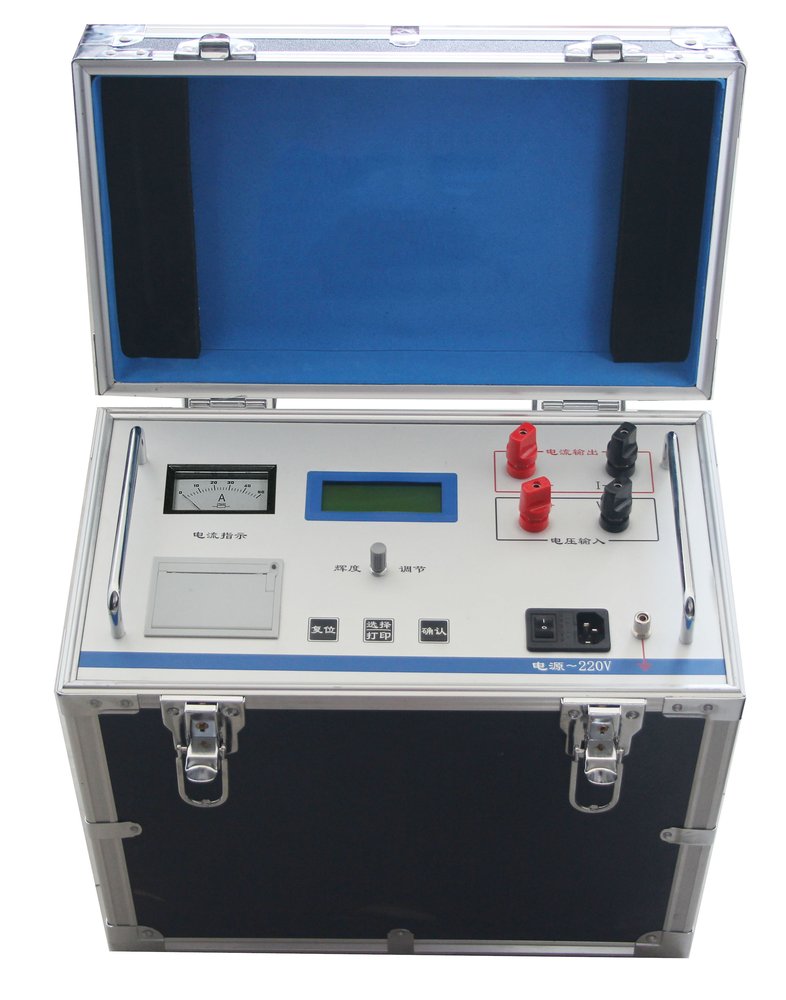

接地引下线导通测试仪

开工前把参考点定死

1. 选参考点：全站普查要选一个稳定的主地网引出点作参考，通常取主接地网接地电阻测试用的那个引出点，或者主变中性点接地引下线。全程不换点，所有读数才在同一把尺子上。参考点选错，全站数据系统性偏大，回头全部返工的事故不是没有过。

2. 编号与台账：按间隔、设备、引下线编号列清单，一个测点一个号，写明设备名称、引下线位置、连接形式。测之前把清单打印出来，测一个勾一个，回来录入不容易错行。

接线这一步别省事

1. 四色对应：红色测试线的插片接电流正、插杆接电压正，黑色对应电流负和电压负，粗线接电流端子、细线接电压端子。一长一短两根线，短的夹在参考点一侧，长的拉到被测引下线。线接反了读数照样出得来，方向反了有的机器显示负值，新人不留意就记成绝对值了。

2. 氧化膜处理：接触端长期裸露在空气中，表面那层氧化膜会造成结果不稳或不准确。夹之前用锉刀或砂纸清一清，夹好后再用力扭动几下划破膜，这一步做与不做，读数能差出十几毫欧。

选档和测量的顺序

1. 先中间档试：读数稳定且落在量程中段最理想。读数跳动或仪器显示电流上不去，说明超量程，往覆盖该值的档位换；读数末位乱动，说明欠量程，往大电流档换。

2. 等稳定再记：按下确认键后仪器显示充电中，等电流稳定、读数不再变化再记录。电流刚加上去的头几秒读数偏大是正常的，稳下来才算数。测完一条按返回键让仪器断开输出，再夹下一条。测试过程中禁止移动测试夹和关断供电线路。

记录要记全哪些字段

1. 必记项：测点编号、测试日期、导通电阻值、测试电流档位，这四项缺一不可。少了电流档位，明年复测就不知道该用哪档比；少了日期，判趋势就无从谈起。仪器编号也建议记上，几台机器轮换用的时候，数据异常能追到具体那一台。

2. 顺手记的：当时天气、夹点位置描述、有没有清理氧化膜、附近有没有带电母线。这些看着琐碎，明年数据对不上时全靠它们解释。带打印的机型现场直接出单子，比回去补记录可靠得多。

收工前这几件事

1. 复位再拆线：拆线前一定要等仪器复位、没有电流输出后再关电源拆线。直接拔线会在回路里拉弧，人没事，仪器的输出级容易伤。

2. 数据导出：测完当天就把记录导到优盘。本机存储容量再大也有满的一天，几百条是常见上限，武汉华能阳光电气这类机型的存储也在这个量级。导完当场核对条数，别等回单位才发现漏了十几个点。

一天能测多少点

1. 效率实测：两个人配合，一人夹线一人操作和记数，平坦场地、测点集中的变电站一天两百个点上下是正常节奏。遇到架构、避雷针这类要爬高或拉长线的测点要系安全带、有人扶梯，这部分时间必须留够，不能按平地速度排。

2. 提速靠准备：线提前理顺、清单提前打印、测点提前用记号笔标好，比换更贵的仪器管用。交流220伏供电的机型要带够长的电源线和插座，为找电源来回跑是最浪费时间的。

常见问答

问：测试线不够长怎么办？

答：加延长线可以，但两根都要加，并且延长线的电流线截面要够。10安档时铜芯截面不小于2.5平方毫米，20安、30安档还要加粗。线加长了电阻和感应干扰都变大，读数会比短线时略大，比对数据时要用同一套线。延长线的接头要拧紧，松动带来的读数跳动比线长本身还明显。

问：下雨天能不能测？

答：小雨避开带电部分可以做，暴雨和雷雨不行。仪器本身要求避开雨淋、腐蚀气体等场所，环境湿度不大于90%不结露。雨后测要擦干夹点和被测端，湿状态下读数往往偏小，不能作为正式数据。

问：可以两个人各拿一把钳同时测两条引下线吗？

答：不行。仪器的恒流源和电压回路是一对一配套的，同时接两组会互相串扰，读数全错。老老实实一条一条测，也就多花十几秒。
