产品简介

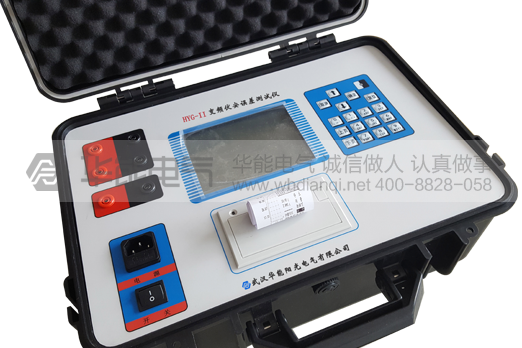

HYG-II变频伏安误差测试仪是一款综合测试计量用、保护用电流互感器和保护用电压互感器的检测仪器。可满足用户对计量用电流互感器的误差（比差、角差）的测量，保护用电流互感器，保护用电压互感器伏安特性测量。仪器使用变频技术，提高了电压测试范围，降低了整机重量。

    产品参数

变频电源：频率：0.4-50HZ

电压：0-80V

功率：500W<

伏安特性：输出电压：0-80V

               输出电流：2A（1A电流互感器）

                        4A（5A电流互感器）

                        2A（电压互感器）

               测量精度：<0.5%

变比范围：CT: 5A/5A-25000A/5A（5A/1A～5000A/1A） ±0.2%

PT: 全范围测量(电磁型)                 ±0.2%

误差测量范围：5A/5A～25000A/5A（5A/1A～5000A/1A）

极限误差：±0.05%；见下表：

注：对于低压穿心式电流互感器极限误差为对应误差限值的1/4

直流电阻：0.0-0.1Ω      ±3％

0.1-50Ω       ±1%

CT二次负荷：0.1Ω－25Ω    ±2％

PT二次负荷：10VA-400VA     ±2％

保护级误差：比差：±0.1%

                角差：±5′

检    定：电压范围：0-100V （百分表误差0.5%）

比差：0.001%-3%  （100V）

角差：0.00′-50′（100V）

误差：DX=±(1%×X+1%×Y±2个字)

       DY=±(1%×X+1%×Y±2个字

导纳：0.1mS-99.9mS

误差：DX=±(1%×X+1%×Y±2个字)

DY=±(1%×X+1%×Y±2个字)

工作电源：AC  220V ±10%/50Hz ±2%

环境温度：0－40℃

环境湿度：25℃时<85%

    产品特征

（一）计量用电流互感器

1.国家标准测量电流互感器与非标准测量电流互感器的1％-120％（S级）的规程误差（角差、比差）。

2.一次测量与显示国家标准测量电流互感器上限负荷与下限负荷下的规程误差（角差、比差）。

3.一次测量与显示测量电流互感器两组实际任意负荷下的规程误差（角差、比差）。

4.检测已知电流互感器的变比以及测量非已知电流互感器的变比。

5.可遵照《JJG169-1993 互感器检定规程》对本仪器进行检定。

（二）保护用电流互感器

1.CT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。

   1）自动设置保护电流及保护电压，自动调节步进。

   2）采用变频电源测试，测试电压范围宽(10000V)。

   3）自动给出参考拐点（电压、电流）

2. 10％与5％误差曲线自动描绘。

3．检测已知电流互感器的变比以及测量非已知电流互感器的变比。

4. 测量保护用电流互感器保护绕组100%的比差、角差。

（三）保护用电压互感器

1．PT测量过程全自动控制，自动记录数据，自动描绘伏安曲线。

2．检测已知电压互感器的变比以及测量非已知电压互感器的变比。

测量电流、电压互感器二次回路的负荷参数。

320×240大屏幕液晶显示，全中文界面。接线、操作简单。

可进行各种测量数据的存储和打印，方便用户查询。
