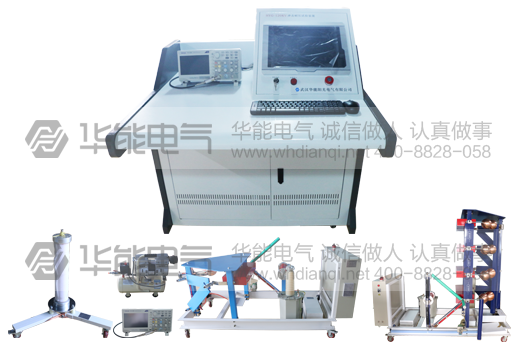

产品简介

本发生器适用10KV及以下电压等级的小容量电力变压器、互感器、电抗器、避雷器、开关、套管、绝缘子及其它试品进行标准雷电冲击电压全波试验。

本发生器使用环境为户内，环境温度-10℃～+40℃，相对湿度不大于90%，海拔高度不超过1000米，绝缘件表面应擦干，擦干后发生器可正常使用。

    产品参数

额定标称电压：100KV

额定级电压：100KV

额定能量：5KJ

冲击总电容：1uF  单级脉冲电容器2μF/50KV*2，（共1台）

负荷电容：500～5000PF

标准雷电波（实测输出冲击电压波形）：

波头时间： 1.2 ±30% ms；波尾时间： 50 ±20% ms

峰值偏差 ：≤ 3％500pF～5000pF

    产品特征

1、充电部分

采用恒流充电装置

采用绝缘筒油浸式充电变压器，变压器密封良好，无渗漏油。

采用2DL-150kV/100mA的高压整流硅堆

高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘筒上

采用恒流倍压充电方式

充电装置在30%～100%额定充电电压范围内可调，实际充电电压与测量电压偏差不大于±1%，充电电压的不稳定性不大于±1%。

直流电阻分压器采用100kV、100兆欧油浸式金属膜电阻。低压臂电阻装在分压器底法兰内，低压臂上的电压信号用屏蔽电缆引入控制台内。

自动接地开关采用电磁铁分和合接地机构，试验停止时可自动将主电容器经保护电阻接地。

2、本体部分

本体采用倍压充电方式，额定电压100kV。

本体包括1台MWF2μF/50KV*2铁外壳油浸式脉冲电容器，充电电阻，波头电阻，波尾电阻和点火球隙等。

球隙采用双边异极性触发方式。

球隙距离由电机驱动作直线运动调节。

200kV冲击电压发生器本体高约1米，整个本体部分有活动轮架，便于人随意移动。

3、分压器

200kV弱阻尼电容分压器，额定参100kV/300PF。该分压器配备一只低压臂电容器，电容量为0.3μf，弱阻尼电容分压器的方波响应特性满足GB311-97标准的要求,分压比:1000:1; 200KV分压器高约1.2米，装在冲击电压发生器底盘上。

4、手动控制台功能：

充电装置自动接地和自动解除接地

充电电压手动调整

手动放电

手动响警铃

过电流自动保护

控制台的状态指示

充电变压器输入电流指示

充电变压器输入电压指示

整定电压数字式电压表指示

电容器充电电压数字式电压表指示
