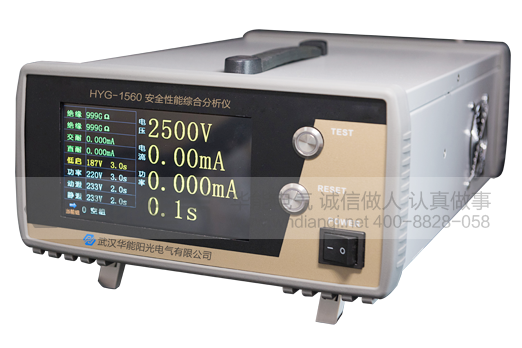

HYG-1560台式安规分析仪采用触控屏设计，操作简便，显示直观；功能电路高度集成，实现模块化和故障自我诊断功能，售后便捷；该产品功能完备，精度业内最高，更符合标准和法规要求；测试数据本机存储，可通过WiFi通讯和手机APP导出。由于测试运行功率、低压启动和动态泄漏等项目时，被测品需要不同的电压运行中测试，所以通常需要配置我公司变频电源配合测试。HYG-1560台式安规分析仪还内置主流变频电源的通讯协议，用户也可以直接使用已有其他电源。
项目 | 技术指标 | 范围 | 分辨率 | 精度 |
交流耐压 | 输出电压 | 100～5000VAC | 1V | ±(1%示数+5V) |
输出频率 | 50/60Hz | |||
击穿电流 | 0～100.00mA 短时间200mA峰值（HYG-1560为40mA） | 0.001mA/0.01mA | ±(1% + 0.002mA) | |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
电流补偿 | 0～99.999 mA（40mA） | 0.001mA/0.01mA | ||
电弧侦测 | 0～100.00mA（40mA） | 0.01mA | ±5% | |
直流耐压 | 输出电压 | 100～6000VDC | 1V | ±(1%示数+5V) |
击穿电流 | 0～9.999mA | 0.001mA | ±(1% + 0.002mA) | |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
绝缘电阻 | 输出电压 | 100～3000V | 1V | ±(1%示数+5V) |
绝缘电阻 | 0.5M～999GΩ | 0.01M/0.1M/1M/ 10M/100M/1G | 0.60M~9.99M： ±(1%示数+0.03M) 10.0MΩ~99.9MΩ： ±(3%示数+0.3M) 100MΩ~9999MΩ： ±(5%示数+3M) 10.0GΩ~100GΩ： ±(15%示数+ 0.8G) | |
缓升时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
缓降时间 | 0～999.9s | 0.1s | ±(1% + 0.1s) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
延迟判定 | 0.5～999.9s（0） | 0.1s | ±(1% + 0.1s) | |
接地电阻 | 输出电流 | 1.0～32.0A | 0.1A | ±(1%示数+0.2A) |
输出频率 | 50/60Hz | |||
接地电阻 | 10～600.0mΩ （不超12V） | 0.1 mΩ | ±(1%示数+2.0mΩ) | |
电阻补偿 | 0～600.0mΩ | 0.1 mΩ | ±(1%示数+2.0mΩ) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
泄漏电流 | 输出电压 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) |
输出电流 | 0～15.000A | 0.001A | ±(0.2% + 0.01A) | |
泄漏电流 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) | |
测试时间 | 1.0～999.9s | 0.1s | ±(1% + 0.1s) | |
人体网络 | 内置6种 | |||
电流补偿 | 0.0050～12.000mA | 0.0001/0.001 mA | ±(1% + 3uA) | |
功率测试 | 电压测量 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) |
电流测量 | 0～15.000A | 0.001A | ±(0.2% + 0.01A) | |
功率测量 | 0～4500W | 0.1W | ±(0.3% + 4.0W) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
低压启动 | 电压测量 | 30.0～300.0V | 0.1V | ±(0.2%示数+0.5V) |
电流测量 | 0～15.000A | 0.001A | ±(0.2% + 0.01A) | |
功率测量 | 0～4500W | 0.1W | ±(0.3% + 4.0W) | |
测试时间 | 0.5～999.9s | 0.1s | ±(1% + 0.1s) | |
扩展功能 | 并行测试 | 接地+交流耐压（高端） | ||
接地+功率，耐压+功率，接地+耐压+功率（高端选配） | ||||
自动点检 | 外置选配 | |||
控制与接口 | PLC开关量 | 标配：合格、不合格、测试中 | ||
RS232 | 标配 | |||
WiFi功能 | 高端标配 | |||
USB | 高端选配 | |||
LAN网口 | 高端选配 | |||
供电种类 | 内置电源 | 无 | ||
隔离变压器 | 无 | |||
外置电源 | 选配3K/5K | |||
1. 体积小巧：
a) 便携设计：整机尺寸132×284×470（mm），3U高度，20Kg重量；
b) 寸彩色触控屏，大字体显示实测值。
2. 功能齐全：
八合一：接地电阻、绝缘电阻、交/直流耐压、动/静态泄漏电流、功率、低压启动和电弧侦测；
3. 更合规：
a) 耐压容量500VA（5KV/100mA，短时间200mA峰值）；
b) 泄漏电流采用1MHz带宽真有效值测试，内置6种人体网络；
c) 具备直流耐压和电弧侦测功能。
4. 高精度：
安规项目测试精度1%，功率类测试精度0.2%；
5. 宽量程：
a) 绝缘电阻测试电压3000V（可选6000V），测试范围达999GΩ；
b) 极小的耐压击穿电流和泄漏电流（1μA）可准确测量；
c) 小功率（1W）准确测量。
6. 速度快：
a) 采用先进器件，切换速度小于0.1S，寿命长，可靠性高；
b) 具有并行测试功能（接地+耐压）；
7. 实用功能：
a) 多档功率自动匹配或断电换挡测试功能，适用于灯具、风扇等多档功率产品的测试；
b) 自动启动模式，节省脚踏（按键）动作，提升效率；
c) 支持输出电压缓升功能，满足灯具或开关电源等特殊测试需求。
d) 双键模式，快捷切换测试组；
8. 信息化：
a) 测试数据本机存储，可通过WiFi通讯和手机APP功能，导出测试数据；
b) 本机可直接连接条码扫描仪，根据条码选择和启动测试组、查询测试结果；
c) 远程升级和远程诊断功能。
9. 更安全
a) 具备地线检测、漏电、过流等全面的保护功能；
b) 残余电力快速释放功能，确保测试人员安全。
10. 易操作使用
a) 7寸彩色触控屏，索引式设置界面，使用便捷，显示直观；
b) 丰富的帮助信息，方便操作员培训上岗；
c) 管理员和测试员两种模式，管理员预置参数权限，测试员仅使用权限，不能更改 ；
d) 仪表附件采用纠错式接插件，免去复杂的安装调试环节。
11. 易维护
a) 功能电路模块化设计，免工具拆装，排故简单快捷，解决售后难题；
b) 故障自诊断功能，自动诊断报告故障模块。
