产品简介

HYG-8700多功能核相仪(也称无线高压相序表)（以下简称“仪器”）用于测定三相线相序、ABC之间相位差，也可以用于核相操作。仪器适合6KV～220KV输电线路带电作业，同时具有高压验电功能。

仪器采用无线传输技术，操作安全可靠，使用方便。使直接测量高压线路相序成为可能。符合国家电力安全工器具质量监督检验测试相关标准。

    产品参数

1、相位差准确度：误差≤10°。

2、频率准确度：±0.1HZ。

3、本产品所测电压等级为6KV～220KV。

4、发射器和接收主机的传输距离大于130米。

5、相序结果判断：A->B->C两两相差120°为顺序；非顺序为逆序。

6、核相结果判断：相位差≥30°为异相，相位差<30°为同相。

7、真人语音提示测量结果。

8、主机显示电池电量，半小时无操作自动关机。

9、三个发射器和接收器均内置可充电锂电池。

10、高压测量时泄漏电流<10uA。

11、发射器工作功耗<0.1W，接收主机工作功耗<0.4W。

12、工作环境：-35℃～ +45℃ 湿度≤95%RH。

13、储存环境：-40℃～+55℃ 湿度≤90%RH。

14、整机重量：约6.5KG。

15、仪器包装尺寸：长71cm×宽35cmm×高11cm

    产品特征

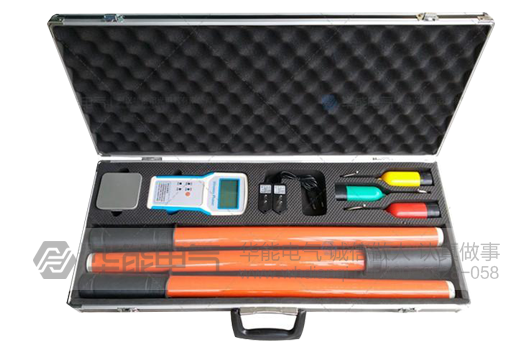

仪器由X发射器、Y发射器、Z发射器和接收主机组成。三个发射器将各自线路的相位、频率信号发回给接收主机。由接收主机计算三条线路之间的相位差，判断相序。
