充气式与油浸式试验变压器区别及优势对比

    变压器的分类方式多样，按绝缘与结构形式可分为油浸式试验变压器和充气式试验变压器两大类。其中，油浸式试验变压器广泛应用于高压电气试验领域，核心用于电力设备绝缘检测、接地故障排查，具备结构成熟、运行维护便捷的优势。本文将围绕两类试验变压器的核心差异、工作特性及适用场景展开，清晰梳理各自优势，为现场选型提供实用参考。

    一、核心工作原理差异

    两类试验变压器均基于电磁感应原理实现高压输出，但绝缘介质与能量传导方式存在本质区别。

    充气式试验变压器以SF₆等绝缘气体作为核心绝缘与灭弧介质，设备密封腔体内部充入高压绝缘气体，铁芯上绕制高低压绕组。当铁芯施加励磁电压时，绕组产生感应电动势，通过铁芯形成闭合磁路，借助气体间隙实现高压绝缘，稳定输出试验所需高压，完成各类高压检测。

    油浸式试验变压器则以专用变压器油作为绝缘与散热介质，低压绕组通入励磁电流后，高压绕组感应出试验所需高电压。绝缘油不仅实现绕组、铁芯与外壳的绝缘隔离，还能快速传导运行过程中产生的热量，保障设备稳定输出，精准完成试品绝缘性能检测，整体原理成熟、输出波形稳定。

    二、适用场景精准区分

    基于结构与性能差异，两类设备的适用场景各有侧重，可根据试验需求精准选择。

    充气式试验变压器适配范围广泛，尤其适合高压电气现场试验，如输电线路、变电站、水电站及工矿企业高压试验室等场景。可对开关柜、绝缘子、套管等各类高压设备开展绝缘与耐压性能测试，其体积小、重量轻的特点，更适合野外移动作业及空间受限的试验环境。

    油浸式试验变压器主要聚焦电力系统高压设备的专项检测，核心用于电力变压器、避雷器、互感器、电缆等常规高压试品的绝缘检测、耐压试验及接地故障分析。其输出容量大、电压等级齐全，是固定试验室开展常规高压试验的核心设备。

    三、安全运行特性对比

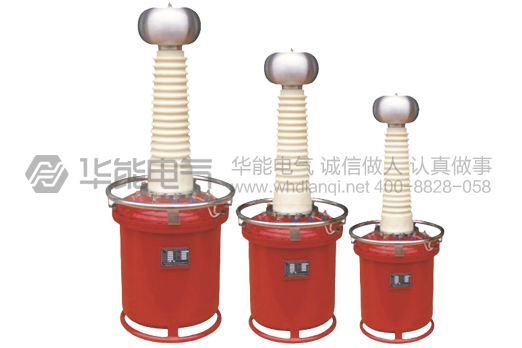

       充气式试验变压器

    采用全密封结构，依靠气体绝缘，无渗漏油风险，不易受潮，运行安全性较高。设备内部无绝缘油，不会发生喷油、燃烧等隐患，对环境友好。绝缘套管出厂前均经过严格耐压与局放检测，确保绝缘性能达标。

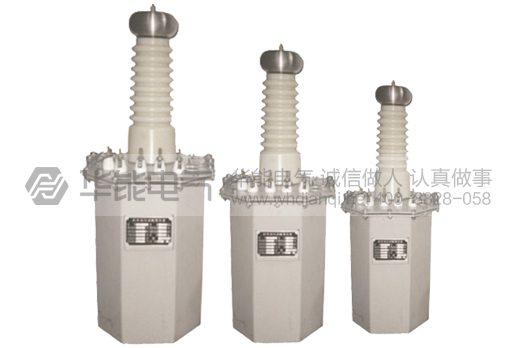

    油浸式试验变压器

    依靠变压器油实现绝缘与散热，配备油枕、散热器、放油阀等辅助装置，可有效控制运行温度，避免长期运行导致绝缘老化。出厂前需经过严格密封测试，杜绝漏油、渗油问题。只要规范使用、定期维护油质，即可长期稳定、安全运行。
